วิธีการคำนวณประสิทธิภาพของหม้อแปลงชนิดแห้งแบบหล่อเรซินขนาด 1,000kVA

ในฐานะผู้ผลิตมืออาชีพ GNEE เชี่ยวชาญในโซลูชัน-หม้อแปลงประสิทธิภาพสูง ซึ่งรวมถึงหม้อแปลงชนิดแห้ง- หม้อแปลงชนิด-แบบแห้ง-แบบสามเฟส และระบบหม้อแปลงเรซินแบบหล่อเรซินแบบสามเฟสขั้นสูง



ในระบบไฟฟ้าสมัยใหม่ประสิทธิภาพของกหม้อแปลงไฟฟ้าชนิดแห้งหล่อเรซินขนาด 1,000kVAเป็นตัวบ่งชี้ที่สำคัญของประสิทธิภาพพลังงานและต้นทุนการดำเนินงาน การทำความเข้าใจวิธีคำนวณประสิทธิภาพของหม้อแปลงช่วยให้วิศวกรและผู้ซื้อเลือกอุปกรณ์ที่เหมาะสมและเพิ่มประสิทธิภาพผลตอบแทนระยะยาว-



ไม่ว่าจะนำไปใช้ในโรงงานอุตสาหกรรม อาคารพาณิชย์ หรือโครงการพลังงานหมุนเวียน การปรับปรุงประสิทธิภาพจะช่วยลดการสูญเสียพลังงานโดยตรงและเพิ่มความน่าเชื่อถือของระบบ





คำจำกัดความของประสิทธิภาพของหม้อแปลงไฟฟ้า

ประสิทธิภาพของหม้อแปลงไฟฟ้าหมายถึงอัตราส่วนของกำลังไฟฟ้าขาออกต่อกำลังไฟฟ้าเข้า ซึ่งแสดงเป็นเปอร์เซ็นต์



สูตรประสิทธิภาพ:

• ประสิทธิภาพ (%)=(กำลังขับ / กำลังไฟฟ้าเข้า) × 100



สำหรับหม้อแปลงไฟฟ้ากำลังแบบคาสเรซิน ประสิทธิภาพส่วนใหญ่จะได้รับผลกระทบจากการสูญเสียสองประเภท:

• ไม่มี-การสูญเสียโหลด (การสูญเสียแกน)
• การสูญเสียโหลด (การสูญเสียทองแดง)



การออกแบบหม้อแปลงไฟฟ้าจำหน่ายแบบหล่อเรซินคุณภาพสูง-จากผู้ผลิตหม้อแปลงชนิดแห้งแบบหล่อเรซินชั้นนำมักจะได้รับประสิทธิภาพสูงกว่า 98%

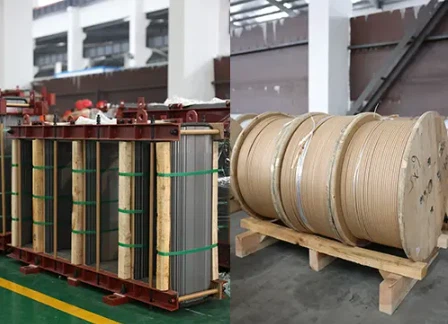

แกนหม้อแปลงและโครงสร้างขดลวดอยู่ใกล้กัน-





ไม่มี-การสูญเสียโหลดในหม้อแปลงชนิดแห้งแบบหล่อเรซินขนาด 1,000kVA

ไม่มี-การสูญเสียโหลดเกิดขึ้นเมื่อหม้อแปลงไฟฟ้าถูกจ่ายไฟแต่ไม่ได้จ่ายโหลด สาเหตุหลักมาจากการดึงดูดของแกนกลาง



ลักษณะเฉพาะ:

• คงที่โดยไม่คำนึงถึงภาระ
• ขึ้นอยู่กับวัสดุหลักและการออกแบบ
• การออกแบบหม้อแปลงชนิด Low Loss Dry- ที่ต่ำกว่า



การสูญเสียโหลดในหม้อแปลงชนิดแห้งเรซินหล่อ 1,000kVA

การสูญเสียโหลดเกิดขึ้นเมื่อหม้อแปลงจ่ายกระแสให้กับโหลด



ปัจจัยสำคัญ:

• ความต้านทานของขดลวด
• ขนาดปัจจุบัน
• อุณหภูมิสูงขึ้น

เทคโนโลยีหม้อแปลงชนิดแห้งแบบคอยล์หล่อขั้นสูงช่วยลดการสูญเสียโหลดผ่านการออกแบบตัวนำที่ปรับให้เหมาะสม





สูตรการคำนวณประสิทธิภาพสำหรับหม้อแปลงชนิดแห้งแบบหล่อเรซินขนาด 1,000kVA

สูตรประสิทธิภาพเชิงปฏิบัติเมื่อพิจารณาถึงความสูญเสียคือ:

• ประสิทธิภาพ (%)=กำลังขับ / (กำลังขับ + การสูญเสีย) × 100

ที่ไหน:

• กำลังขับ=โหลด (kVA) × ตัวประกอบกำลัง
• การสูญเสียทั้งหมด=ไม่- การสูญเสียโหลด + การสูญเสียโหลด



ตัวอย่างการคำนวณประสิทธิภาพของหม้อแปลงชนิดแห้งแบบหล่อเรซินขนาด 1,000kVA

สมมติว่าข้อมูลต่อไปนี้:

• พิกัดความจุ: 1,000 kVA
• โหลด: 80% (800 kVA)
• ตัวประกอบกำลัง: 0.9
• ไม่-สูญเสียโหลด: 1.8 kW
• การสูญเสียโหลด: 8.5 กิโลวัตต์



การคำนวณ:

• กำลังขับ=800 × 0.9=720 กิโลวัตต์
• การสูญเสียทั้งหมด=1.8 + 8.5=10.3 กิโลวัตต์
• ประสิทธิภาพ=720 / (720 + 10.3) × 100 กลับไปยัง 98.59%

สิ่งนี้แสดงให้เห็นว่าหม้อแปลงเรซินแบบหล่อแห้งสามารถบรรลุประสิทธิภาพสูงมากภายใต้สภาวะโหลดที่เหมาะสม

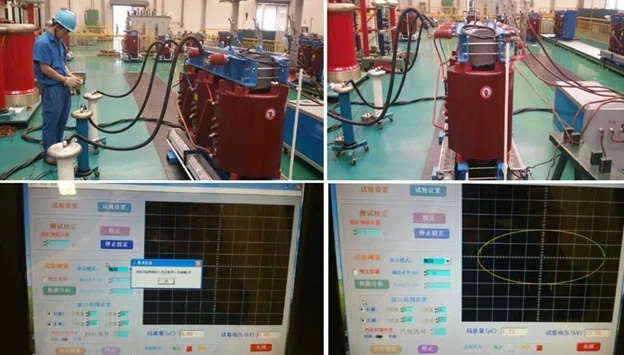

เครื่องมือทดสอบและวัดหม้อแปลงไฟฟ้าในโรงงาน





ผลกระทบต่ออัตราการโหลดต่อประสิทธิภาพ

ประสิทธิภาพแตกต่างกันไปตามโหลด โดยปกติแล้วจะมีประสิทธิภาพสูงสุดที่โหลด 60%–80%

• โหลดต่ำ → ไม่มี-การสูญเสียโหลดครอบงำ
• โหลดสูง → การสูญเสียทองแดงเพิ่มขึ้น



การเพิ่มประสิทธิภาพวัสดุและการออกแบบ

วัสดุคุณภาพสูง-ช่วยปรับปรุงประสิทธิภาพ:

• แกนเหล็กซิลิคอนช่วยลดการสูญเสียฮิสเทรีซิส
• ขดลวดทองแดงช่วยลดความต้านทาน
• การหล่อแบบสุญญากาศช่วยเพิ่มความเป็นฉนวน

การออกแบบหม้อแปลงแกนแห้งและหม้อแปลงชนิดเรซินหล่อได้รับการปรับให้เหมาะสมเพื่อให้สูญเสียพลังงานน้อยที่สุด



ความเย็นและการควบคุมอุณหภูมิ

อุณหภูมิส่งผลต่อความต้านทานและการสูญเสีย



วิธีการทำความเย็นที่มีประสิทธิภาพ:

• AN (อากาศธรรมชาติ)
• AF (กองทัพอากาศ)

การระบายความร้อนที่เหมาะสมทำให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรของระบบหม้อแปลงสามเฟสในอาคาร-





พารามิเตอร์	ข้อมูลจำเพาะ
ความจุสูงสุด	1,000 เควีเอ
ระดับแรงดันไฟฟ้า	10กิโลโวลต์ / 0.4กิโลโวลต์
เฟส	สาม-เฟส
ความถี่	50เฮิร์ต / 60เฮิร์ต
ประเภทฉนวน	เรซินหล่ออีพ็อกซี่
วิธีการทำความเย็น	อ/เอเอฟ
ไม่-สูญเสียโหลด	น้อยกว่าหรือเท่ากับ 2.0 กิโลวัตต์
การสูญเสียโหลด	น้อยกว่าหรือเท่ากับ 10 กิโลวัตต์
ประสิทธิภาพ	มากกว่าหรือเท่ากับ 98%
ชั้นฉนวน	คลาส F / H
ระดับการป้องกัน	IP20 / IP23
แอปพลิเคชัน	อุตสาหกรรม / เชิงพาณิชย์ / หมุนเวียน





การประหยัดพลังงานและการลดต้นทุน

ประสิทธิภาพที่สูงขึ้นหมายถึง:

• ลดการสูญเสียไฟฟ้า
• ลดต้นทุนการดำเนินงาน
• ผลตอบแทนจากการลงทุนเร็วขึ้น



ประโยชน์ด้านสิ่งแวดล้อม

• การออกแบบหม้อแปลงชนิด Low Loss Dry- ช่วยลดการปล่อยก๊าซคาร์บอนและสนับสนุนเป้าหมายด้านพลังงานสีเขียว



ความน่าเชื่อถือและอายุการใช้งานยาวนาน

หม้อแปลงที่มีประสิทธิภาพ:

• สร้างความร้อนน้อยลง
• สัมผัสกับอายุของฉนวนที่ช้าลง
• ต้องการการบำรุงรักษาน้อยกว่า

โซลูชันหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแห้งถูกนำมาใช้กันอย่างแพร่หลายในระบบพลังงานสมัยใหม่ด้วยเหตุผลเหล่านี้





ในฐานะหนึ่งในผู้ผลิตหม้อแปลงชนิดแห้งแบบหล่อเรซินที่เชื่อถือได้ GNEE นำเสนอ:

• เทคโนโลยีการผลิตขั้นสูงสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายแบบหล่อเรซิน
• การควบคุมคุณภาพอย่างเข้มงวดและการปฏิบัติตาม IEC/ANSI
• กลุ่มผลิตภัณฑ์ครบวงจร ได้แก่ หม้อแปลงไฟฟ้าชนิด-แห้ง-สามเฟส และหม้อแปลงไฟฟ้าแบบคาสเรซิน
• โซลูชันที่กำหนดเองสำหรับโครงการระดับโลก

เราผสมผสานความเชี่ยวชาญด้านวิศวกรรมเข้ากับประสบการณ์จริงของโครงการเพื่อส่งมอบโซลูชันหม้อแปลงที่เชื่อถือได้





ความเข้าใจวิธีการคำนวณประสิทธิภาพของหม้อแปลงชนิดแห้งแบบหล่อเรซินขนาด 1,000kVAเป็นสิ่งสำคัญในการเลือกอุปกรณ์ที่เหมาะสมและเพิ่มประสิทธิภาพการใช้พลังงานให้สูงสุด ด้วยการวิเคราะห์การสูญเสีย การปรับสภาวะโหลดให้เหมาะสม และเลือกการออกแบบคุณภาพสูง- คุณสามารถปรับปรุงประสิทธิภาพของระบบและลดต้นทุนได้อย่างมาก
