ข้อกำหนดการติดตั้งและการกวาดล้างสำหรับหม้อแปลงชนิดแห้ง 1,000kVA ในอาคาร

ในฐานะผู้ผลิตหม้อแปลงไฟฟ้ามืออาชีพ GNEE เชี่ยวชาญในโซลูชันหม้อแปลงไฟฟ้าชนิดแห้ง-ขั้นสูง รวมถึงหม้อแปลงไฟฟ้าชนิด-แห้ง-แบบสามเฟส และระบบหม้อแปลงเรซินหล่อแบบสามเฟส- เมื่อทำการติดตั้งกหม้อแปลงไฟฟ้าชนิดแห้ง 1,000kVAในร่มการวางแผนที่เหมาะสม การเคลียร์ และการปฏิบัติตามมาตรฐานถือเป็นสิ่งสำคัญในการรับรองความปลอดภัย ประสิทธิภาพ และอายุการใช้งานที่ยาวนาน



การติดตั้งภายในอาคารมีการใช้กันอย่างแพร่หลายในอาคารพาณิชย์ โรงงานอุตสาหกรรม และโครงการโครงสร้างพื้นฐาน เนื่องมาจากความปลอดภัยจากอัคคีภัยและมีข้อดีในการบำรุงรักษาต่ำ อย่างไรก็ตาม การติดตั้งที่ไม่เหมาะสมอาจทำให้เกิดความร้อนสูงเกิน ประสิทธิภาพลดลง และความเสี่ยงในการปฏิบัติงาน





การเลือกไซต์สำหรับการติดตั้งหม้อแปลงชนิดแห้งในอาคารขนาด 1,000kVA

การเลือกสถานที่ติดตั้งที่เหมาะสมเป็นขั้นตอนแรกเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้



ข้อกำหนดที่สำคัญ:

• ติดตั้งในห้องที่สะอาด แห้ง และมีอากาศถ่ายเทได้ดี-
• หลีกเลี่ยงพื้นที่ที่มีฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน หรือความชื้นมากเกินไป
• ช่วยให้เข้าถึงการบำรุงรักษาและการตรวจสอบได้ง่าย

สำหรับการใช้งานหม้อแปลงสามเฟสในอาคาร- การควบคุมสภาพแวดล้อมที่เหมาะสมจะช่วยเพิ่มประสิทธิภาพและอายุการใช้งานได้อย่างมาก



ข้อกำหนดพื้นฐานและการติดตั้ง

ต้องติดตั้งหม้อแปลงไฟฟ้าบนฐานรากที่มั่นคงและได้ระดับ

ข้อควรพิจารณาที่สำคัญ:

• แนะนำให้ใช้ฐานคอนกรีตเสริมเหล็ก
• แผ่นป้องกันการสั่นสะเทือน-เพื่อลดเสียงรบกวนและความเครียดทางกล
• ความสามารถในการรับน้ำหนักที่เพียงพอ-สำหรับหน่วย 1000kVA

การออกแบบหม้อแปลงไฟฟ้ากำลังแบบคาสเรซินมีขนาดกะทัดรัดแต่ยังคงต้องการการรองรับโครงสร้างที่มั่นคง

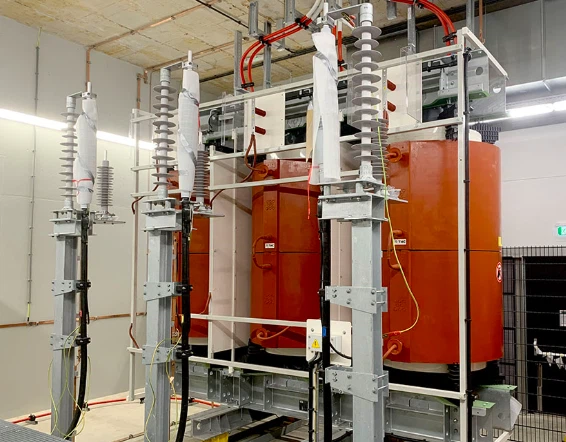

ติดตั้งหม้อแปลงไฟฟ้าในสถานีย่อยภายในอาคาร





ระยะห่างขั้นต่ำสำหรับหม้อแปลงชนิดแห้ง 1,000kVA ในอาคาร

การกวาดล้างที่เหมาะสมช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและการระบายความร้อนที่มีประสิทธิภาพ



หลักเกณฑ์การกวาดล้างโดยทั่วไป:

• ระยะห่างจากด้านหน้า: มากกว่าหรือเท่ากับ 1.5 เมตร (พื้นที่ปฏิบัติการและบำรุงรักษา)
• ระยะห่างด้านข้าง: มากกว่าหรือเท่ากับ 1.0 เมตร
• ระยะห่างด้านหลัง: มากกว่าหรือเท่ากับ 1.0 เมตร
• ระยะห่างด้านบน: มากกว่าหรือเท่ากับ 1.0 เมตร

ระยะทางเหล่านี้อาจแตกต่างกันไปขึ้นอยู่กับมาตรฐานท้องถิ่น (IEC, NEC หรือ GB)



ระยะระบายอากาศสำหรับหม้อแปลงชนิดแห้ง 1,000kVA ในอาคาร

หม้อแปลงชนิดแห้ง-อาศัยการระบายความร้อนด้วยอากาศ ดังนั้นการไหลเวียนของอากาศจึงมีความสำคัญ



ข้อกำหนดในการระบายอากาศ:

• ตรวจสอบให้แน่ใจว่ามีการไหลเวียนของอากาศตามธรรมชาติหรือถูกบังคับ
• หลีกเลี่ยงการปิดกั้นช่องอากาศเข้าและทางออก
• รักษาระยะห่างจากผนังและอุปกรณ์อื่นๆ ให้เพียงพอ

การออกแบบหม้อแปลงชนิด Low Loss Dry-ช่วยปรับปรุงประสิทธิภาพแต่ยังคงขึ้นอยู่กับสภาวะการทำความเย็นที่เหมาะสม

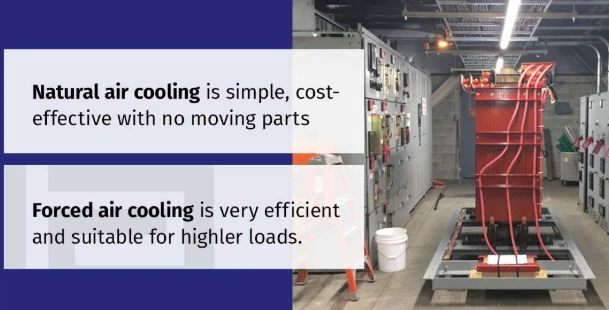

วิธีการทำความเย็นสำหรับหม้อแปลงชนิดแห้ง





ข้อกำหนดการเชื่อมต่อสายเคเบิลและบัสบาร์

การเชื่อมต่อไฟฟ้าที่เหมาะสมถือเป็นสิ่งสำคัญสำหรับการทำงานที่ปลอดภัย

แนวทาง:

• ใช้สายเคเบิลหรือบัสบาร์ที่ได้รับการจัดอันดับอย่างเหมาะสม
• ตรวจสอบการเชื่อมต่อที่แน่นและปลอดภัย
• จัดให้มีฉนวนที่เหมาะสมและการแยกเฟส

ระบบหม้อแปลงชนิดแห้งแบบคอยล์หล่อมักจะรองรับตัวเลือกการเชื่อมต่อที่ยืดหยุ่นสำหรับการใช้งานที่หลากหลาย



ระบบสายดินและการป้องกัน

การต่อสายดินเป็นสิ่งสำคัญสำหรับความปลอดภัยและการป้องกันข้อผิดพลาด

ความต้องการ:

• การต่อสายดินที่เชื่อถือได้ของแกนหม้อแปลงและกล่องหุ้ม
• ติดตั้งอุปกรณ์ป้องกันไฟกระชาก
• ใช้รีเลย์ป้องกันและเบรกเกอร์วงจร

หม้อแปลงไฟฟ้าแบบแกนแห้งและระบบหม้อแปลงชนิดคาสเรซินต้องเป็นไปตามมาตรฐานความปลอดภัยสากล





สภาพอุณหภูมิและความชื้น

สภาพแวดล้อมการทำงานส่งผลโดยตรงต่อประสิทธิภาพการทำงาน



เงื่อนไขที่แนะนำ:

• อุณหภูมิแวดล้อม: -5 องศาถึง +40 องศา
• ความชื้นสัมพัทธ์: น้อยกว่าหรือเท่ากับ 90% (ไม่- ควบแน่น)

หม้อแปลงเรซินแบบหล่อแห้งทำงานได้ดีในสภาพแวดล้อมที่มีความชื้น แต่ยังต้องมีสภาวะที่ได้รับการควบคุม



มาตรการความปลอดภัยและการป้องกันอัคคีภัย

หม้อแปลงชนิดแห้ง-ปลอดภัยกว่าหน่วยที่เติมน้ำมัน- แต่ก็ยังจำเป็นต้องมีข้อควรระวัง



มาตรการประกอบด้วย:

• วัสดุติดตั้งทนไฟ-
• ระบบตรวจจับควัน
• แผงกั้นอัคคีภัยหากติดตั้งใกล้อุปกรณ์ที่สำคัญ

ผู้ผลิตหม้อแปลงชนิดแห้งแบบหล่อเรซินออกแบบผลิตภัณฑ์ที่มีคุณสมบัติหน่วงไฟ-เพื่อเพิ่มความปลอดภัย



ห้องหม้อแปลงไฟฟ้าภายในพร้อมอุปกรณ์ป้องกันอัคคีภัย





ระยะห่างในการบำรุงรักษาสำหรับหม้อแปลงชนิดแห้ง 1,000kVA ในอาคาร

ต้องสงวนพื้นที่เพียงพอสำหรับการบำรุงรักษาตามปกติ



ความต้องการ:

• เข้าถึงเทอร์มินัลและแผงควบคุมได้ง่าย
• พื้นที่สำหรับเครื่องมือตรวจสอบและบุคลากร
• เคลียร์เส้นทางในการถอดอุปกรณ์หากจำเป็น

ระบบหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแห้งได้รับการออกแบบมาเพื่อการบำรุงรักษาขั้นต่ำ แต่การเข้าถึงยังคงเป็นสิ่งสำคัญ



ข้อควรพิจารณาเกี่ยวกับเสียงรบกวนและการสั่นสะเทือน

การติดตั้งภายในอาคารต้องคำนึงถึงการควบคุมเสียงรบกวน



โซลูชั่น:

• ติดตั้งแดมเปอร์กันสั่นสะเทือน
• ใช้ตู้เก็บเสียงหากจำเป็น
• รักษาระยะห่างจากสำนักงานหรือพื้นที่อยู่อาศัย





พารามิเตอร์	ข้อมูลจำเพาะ
ความจุสูงสุด	1,000 เควีเอ
ระดับแรงดันไฟฟ้า	10กิโลโวลต์ / 0.4กิโลโวลต์
เฟส	สาม-เฟส
วิธีการทำความเย็น	อ/เอเอฟ
ประเภทฉนวน	หล่อเรซิน
ประเภทการติดตั้ง	ในร่ม
การกวาดล้างด้านหน้าขั้นต่ำ	มากกว่าหรือเท่ากับ 1.5 ม
ระยะห่างด้านข้าง/ด้านหลัง	มากกว่าหรือเท่ากับ 1.0 ม
การกวาดล้างสูงสุด	มากกว่าหรือเท่ากับ 1.0 ม
อุณหภูมิแวดล้อม	-5 องศาถึง +40 องศา
ระดับการป้องกัน	IP20 / IP23
มาตรฐาน	IEC/ANSI/GB



GNEE เป็นหนึ่งในผู้ผลิตหม้อแปลงชนิดแห้งแบบหล่อเรซินชั้นนำ โดยนำเสนอ:

• โซลูชันหม้อแปลงจำหน่ายแบบหล่อเรซินคุณภาพสูง-
• เทคโนโลยีหม้อแปลงไฟฟ้าชนิด-เฟสแห้ง-ขั้นสูงสามเฟส
• การออกแบบหม้อแปลงเฟสสามเฟสในร่มแบบกำหนดเอง
• การปฏิบัติตามมาตรฐาน IEC, ANSI และ GB
• ประสบการณ์โครงการระดับโลกและการจัดส่งที่รวดเร็ว

เราให้การสนับสนุนด้านเทคนิคตั้งแต่การออกแบบจนถึงการติดตั้ง เพื่อให้มั่นใจว่าโครงการของคุณดำเนินไปอย่างราบรื่น





ทำความเข้าใจกับข้อกำหนดการติดตั้งและการกวาดล้างสำหรับหม้อแปลงชนิดแห้ง 1,000kVA ในอาคารเป็นสิ่งจำเป็นในการรับรองความปลอดภัย ประสิทธิภาพ และ-ความน่าเชื่อถือในระยะยาว การเลือกสถานที่ การระบายอากาศ การเชื่อมต่อไฟฟ้า และพื้นที่บำรุงรักษาที่เหมาะสม ล้วนส่งผลให้หม้อแปลงมีประสิทธิภาพสูงสุด

ขอใบเสนอราคา



👉 ต้องการคำแนะนำจากผู้เชี่ยวชาญหรือโซลูชันหม้อแปลงที่ปรับแต่งเองหรือไม่ติดต่อ GNEE วันนี้และรับการสนับสนุนอย่างมืออาชีพสำหรับโครงการหม้อแปลงไฟฟ้าภายในอาคารของคุณ!



ข้อดีของหม้อแปลงแช่น้ำมันขนาด 1,000 kVA คืออะไร?

หม้อแปลงแช่น้ำมันขนาด 1,000 kVA นำเสนอ:

• ประสิทธิภาพการทำความเย็นที่เหนือกว่า
• ประสิทธิภาพที่สูงขึ้นและความสามารถในการโอเวอร์โหลด
• อายุการใช้งานยาวนานขึ้น
• ต้นทุนการซื้อเริ่มต้นที่ต่ำกว่า

ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานด้านอุตสาหกรรมและสาธารณูปโภค



การบำรุงรักษาหม้อแปลงชนิดแห้งขนาด 1000 kVA -ฟรีหรือไม่

หม้อแปลงชนิดแห้งขนาด 1000 kVA ต้องการการบำรุงรักษาน้อยกว่าเมื่อเทียบกับหม้อแปลงชนิดเติมน้ำมัน- เนื่องจากไม่ใช้น้ำมัน อย่างไรก็ตาม การตรวจสอบ การทำความสะอาด และการตรวจสอบความร้อนเป็นระยะๆ ยังคงเป็นสิ่งจำเป็นเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด



หม้อแปลงขนาด 1,000 kVA สามารถปรับแต่งได้หรือไม่?

ใช่ สามารถปรับแต่งหม้อแปลงชนิดแห้งขนาด 1,000 kVA และหม้อแปลงแช่น้ำมันขนาด 1,000 kVA ได้อย่างเต็มที่ พารามิเตอร์ต่างๆ เช่น แรงดันไฟฟ้า ความถี่ อิมพีแดนซ์ วิธีการทำความเย็น และการป้องกันตู้ สามารถปรับแต่งให้ตรงตามความต้องการเฉพาะของโครงการได้



หม้อแปลงขนาด 1,000 kVA ควรปฏิบัติตามมาตรฐานใด

หม้อแปลงไฟฟ้า 1000 kVA ที่เชื่อถือได้ควรเป็นไปตามมาตรฐานสากล เช่น IEC, ANSI หรือ IEEE การรับรองช่วยให้มั่นใจถึงประสิทธิภาพ ความปลอดภัย และความเข้ากันได้กับระบบไฟฟ้าในท้องถิ่น



จะเลือกหม้อแปลง 1000 kVA ให้เหมาะกับโครงการของคุณได้อย่างไร?

ในการเลือกหม้อแปลงไฟฟ้า 1,000 kVA ที่เหมาะสม ให้พิจารณา:

• สภาพแวดล้อมการติดตั้ง (ในร่มและกลางแจ้ง)
• ข้อกำหนดในการโหลด
• งบประมาณและต้นทุนตลอดอายุการใช้งาน
• ความต้องการด้านความปลอดภัยและการบำรุงรักษา

ชนิดแห้งเหมาะสำหรับความปลอดภัยภายในอาคาร ส่วนน้ำมันที่แช่ไว้จะดีกว่าสำหรับการใช้งานหนักกลางแจ้ง-



มีผลกระทบต่อราคาของหม้อแปลงแช่น้ำมันขนาด 1,000kVA อย่างไร

ต้นทุนหม้อแปลงแช่น้ำมันขนาด 1,000kVA ขึ้นอยู่กับ:

• คุณภาพวัสดุแกน (เหล็กกล้า CRGO)
• วัสดุม้วน (ทองแดงกับอลูมิเนียม)
• ระดับการสูญเสีย (มาตรฐานเทียบกับพลังงาน-อย่างมีประสิทธิภาพ)
• แบรนด์และการรับรอง
• ข้อกำหนดการปรับแต่ง
