วิธีแยกชิ้นส่วนหม้อแปลงแช่น้ำมัน 500kVA-
Apr 30, 2026
ฝากข้อความ
GNEE การไฟฟ้าซึ่งเป็นผู้ผลิตและผู้ให้บริการที่ได้รับการรับรองมาตรฐาน ISO 9001- ซึ่งมีประสบการณ์ด้านวิศวกรรมหม้อแปลงไฟฟ้ามากกว่า 18 ปี นำเสนอวิธีการขั้นสุดท้ายและคำนึงถึงความปลอดภัยเป็นอันดับแรกในการถอดชิ้นส่วนของหม้อแปลงจุ่มน้ำมัน 500kVA-. ไม่ว่าคุณจะวางแผนการยกเครื่องครั้งใหญ่ ดำเนินการหลัง-วิเคราะห์ข้อบกพร่องทางนิติเวช หรือย้ายทรัพย์สินของสถานีย่อย การทราบขั้นตอนที่แม่นยำของการรื้อถอนที่ได้รับการควบคุมถือเป็นสิ่งสำคัญ การถอดแยกชิ้นส่วนอย่างรวดเร็วทำให้เกิดความเสียหายที่ขดลวดอย่างถาวร การปนเปื้อนของน้ำมัน และความเสี่ยงร้ายแรงต่อบุคลากร คู่มือนี้จะกลั่นกรองขั้นตอนที่ได้รับการพิสูจน์แล้วของทีมบริการที่ได้รับการฝึกอบรมในโรงงาน-ให้เป็นทรัพยากรที่สามารถนำไปปฏิบัติได้ ซึ่งรับประกันความสมบูรณ์ของส่วนประกอบและความปลอดภัยในสถานที่ทำงานตั้งแต่การถอดสลักเกลียวตัวแรกไปจนถึงการจัดเก็บขั้นสุดท้ายของชิ้นส่วนที่ใช้งานอยู่

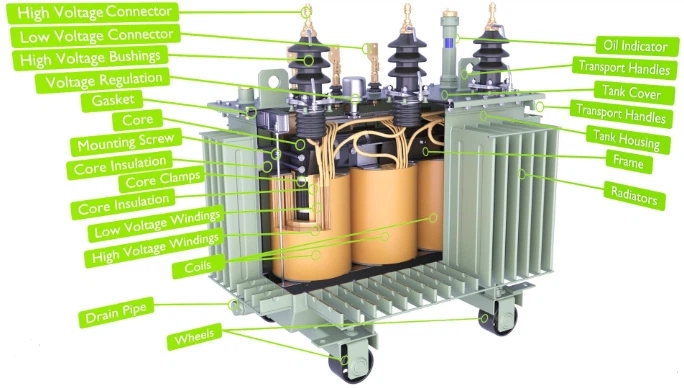

1. การเตรียมสถานที่ที่สำคัญก่อนการแยกชิ้นส่วนหม้อแปลงแช่น้ำมันขนาด 500kVA-
ก่อนที่เครื่องมือใดๆ จะสัมผัสกับหม้อแปลงไฟฟ้า จะต้องดำเนินการตามขั้นตอนการเตรียมการอย่างเข้มงวดก่อน ที่การถอดแยกชิ้นส่วนหม้อแปลงแช่น้ำมันขนาด 500kVA-เริ่มต้นด้วยการแยกทางไฟฟ้าทั้งหมด ไม่ใช่แค่การมองเห็น แต่ด้วยสถานะพลังงานเป็นศูนย์-ที่ได้รับการยืนยันแล้ว ขั้นตอนการเตรียมการที่วางแผนไว้อย่างดีจะช่วยป้องกันเหตุการณ์อาร์กแฟลช น้ำมันหก และความสับสนระหว่างการประกอบกลับคืน
1.1 การ-จ่ายไฟและการต่อสายดินให้กับหม้อแปลงแช่น้ำมันขนาด 500kVA-
การแยกที่มองเห็นได้:เปิดเบรกเกอร์อัปสตรีมและปลดขั้วต่อสายเคเบิล-แรงดันไฟสูงและแรงดันต่ำ-ทั้งหมด ใช้อุปกรณ์ล็อค-ออก/แท็ก-ออก (LOTO) ที่จุดเปลี่ยน
การตรวจสอบแรงดันไฟฟ้า:การใช้เครื่องตรวจจับแรงดันไฟฟ้าสูง-ที่ปรับเทียบแล้ว ยืนยันว่าไม่มีศักย์ไฟฟ้าบนบุชชิ่งและขั้วต่อทั้งหมด ซึ่งจะต้องดำเนินการทั้งบนฝั่งหลัก 11kV และฝั่งรอง 400V
การกำจัดประจุที่เหลือ:ต่อสายดินชั่วคราวกับขั้วต่อทั้งหมดเป็นเวลาอย่างน้อย 15 นาที หม้อแปลงที่มีฉนวนความจุสูงสามารถเก็บประจุที่เป็นอันตรายถึงชีวิตได้แม้ว่าจะไม่ได้เชื่อมต่อก็ตาม
1.2 ควบคุมการระบายน้ำมันฉนวนจากหน่วย 500kVA
น้ำมันฉนวนในน้ำมันขนาด 500kVA- หม้อแปลงแช่ไม่เพียงแต่ทำให้เย็นลง แต่ยังรักษาฉนวนภายในไว้ด้วย การระบายน้ำถือเป็นเหตุการณ์สำคัญด้านสิ่งแวดล้อมและความปลอดภัยที่สำคัญ
วางภาชนะสแตนเลส-หรือภาชนะ HDPE ที่สะอาดและปิดสนิทไว้ใต้วาล์วระบายน้ำ โดยทั่วไปปริมาณน้ำมันโดยรวมสำหรับหน่วย 500kVA จะอยู่ในช่วง 250 ถึง 400 ลิตร
ค่อยๆ เปิดวาล์วระบายแบบบอล-เพื่อหลีกเลี่ยงความแตกต่างของแรงดันอย่างกะทันหันที่อาจกวนตะกอนจากก้นถัง เก็บตัวอย่างเบื้องต้นเพื่อการวิเคราะห์ในห้องปฏิบัติการ หากสงสัยว่ามีข้อผิดพลาด
ปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อมในท้องถิ่นสำหรับน้ำมันแร่ใช้แล้ว หากน้ำมันทดสอบได้ดี สามารถเก็บไว้ในถังสุญญากาศเพื่อ-ใช้ซ้ำหลังจากการกรอง หากมีการปนเปื้อน จัดให้มีการกำจัดโดยได้รับการรับรองผ่านผู้จัดการขยะที่ได้รับใบอนุญาต
1.3 การจัดทำเอกสารและการตรวจสอบภายนอกก่อนการถอดประกอบ
บันทึกสภาพพื้นฐานก่อนการถอดแยกชิ้นส่วนหม้อแปลงแช่น้ำมันขนาด 500kVA-. เอกสารนี้มีความสำคัญสำหรับการเคลมประกัน การประเมินการรับประกัน และการอ้างอิงการประกอบกลับคืน
ถ่ายภาพหม้อแปลงที่มีความละเอียดสูง-จากทั้งสี่ด้าน โดยให้ความสำคัญกับการวางแนวบุชชิ่ง การจัดเรียงครีบหม้อน้ำ และตำแหน่งของถังอนุรักษ์
ติดแท็กสายเคเบิล ขั้วต่อบุชชิ่ง และการเชื่อมต่อเสริมทั้งหมดโดยใช้ฉลากที่ทนทานและทนทานต่อสภาพอากาศ- สร้างไดอะแกรมการเชื่อมต่อเทอร์มินัลอย่างง่าย
สังเกตข้อบกพร่องภายนอกที่มีอยู่: น้ำมันรั่ว การเสื่อมสภาพของปะเก็น พุพองสี หรือความเสียหายทางกลต่อซี่โครงทำความเย็น ข้อสังเกตเหล่านี้โพสต์คำแนะนำ-การแยกส่วนการวิเคราะห์สาเหตุที่แท้จริง
2. การถอดอุปกรณ์เสริมภายนอกก่อนเปิดถังน้ำมันหม้อแปลงแช่ขนาด 500kVA{2}}
การรื้อระบบภายนอกตามลำดับที่ถูกต้องจะช่วยป้องกันความเสียหายต่อส่วนประกอบที่เปราะบาง และช่วยให้เข้าถึงฝาครอบถังได้อย่างไม่มีอุปสรรค ที่การถอดแยกชิ้นส่วนหม้อแปลงแช่น้ำมันขนาด 500kVA-ต้องการการแยกส่วนต่อทั้งหมดอย่างเป็นระบบก่อนที่จะพยายามยกแกนภายใน
2.1 การถอดบูช ขายึดตัวดักจับ และสายเคเบิล
บูช HV และ LV:คลายสลักสายเชื่อมต่อภายในกล่องขั้วต่อก่อน จากนั้น ขณะรองรับพอร์ซเลนหรือบุชชิ่งคอมโพสิตด้วยสายรัด ให้คลายสลักเกลียวยึดออก ยกบุชชิ่งออกตรงๆ เพื่อหลีกเลี่ยงไม่ให้แกนตัวนำส่วนกลางงอ
กล่องเคเบิลและห้องยุติ:หากติดตั้งมาพร้อมกับกล่องปลายสาย ให้ถอดแผ่นปิด ปลดตัวเชื่อม และคลายเกลียวแผ่นปิด เก็บฮาร์ดแวร์ขนาดเล็กทั้งหมดไว้ในถุงซิปที่มีป้ายกำกับตำแหน่งของส่วนประกอบ
2.2 การลงจากหม้อน้ำและครีบระบายความร้อน
สำหรับหม้อแปลงแช่น้ำมันขนาด 500kVA- พร้อมแผงหม้อน้ำหรือพัดลมระบายความร้อนแบบถอดได้ ให้ทำตามลำดับนี้:
ปิดหน้าแปลนการไหลเวียนของน้ำมันทันทีหลังจากถอดหม้อน้ำแต่ละตัวออก เพื่อป้องกันความชื้นและเศษขยะออกจากถัง ใช้หน้าแปลนตาบอดกับปะเก็นใหม่
หม้อน้ำมีน้ำหนักมาก ใช้สลิงยกตัวที่สองเพื่อรองรับก่อนถอดสลักเกลียวหน้าแปลนตัวสุดท้าย อย่าปล่อยให้หม้อน้ำห้อยด้วยสลักเกลียวเพียงตัวเดียว
2.3 การถอด Conservator ท่อ และอุปกรณ์ป้องกัน
ปลดการเชื่อมต่อรีเลย์ Buchholz อย่างระมัดระวัง โดยสังเกตลูกศรทิศทางเพื่อการติดตั้งใหม่ที่ถูกต้อง ไก่เลี้ยงเก็บตัวอย่างน้ำมันและก๊าซจะต้องรักษาความสะอาด
ถอดช่องระบายความชื้น (หน่วยซิลิกาเจล) ตัวแสดงระดับน้ำมันแบบแม่เหล็ก และช่องใส่เทอร์โมมิเตอร์ อุปกรณ์เสริมแต่ละชิ้นควรทำความสะอาด ตรวจสอบ และจัดเก็บในห่อกันกระแทกแยกกัน
3. การเปิดถังและแยกแกนของหม้อแปลงแช่น้ำมันขนาด 500kVA-
เมื่อถอดอุปกรณ์เสริมภายนอกทั้งหมดออกแล้ว ถือเป็นขั้นตอนที่ละเอียดอ่อนที่สุดของการถอดแยกชิ้นส่วนหม้อแปลงแช่น้ำมันขนาด 500kVA-เริ่มต้น: การเปิดถังหลักและแยกแกนหลัก-และ-ชุดประกอบที่คดเคี้ยว
3.1 การยกฝาครอบถังอย่างปลอดภัย
ตรวจสอบว่าน้ำมันหมดถังแล้ว ของเหลวที่เหลืออยู่จะเพิ่มน้ำหนักโดยไม่จำเป็นและอาจหกอย่างกะทันหัน
ติดสลิงหรือห่วงยกที่ได้รับการจัดอันดับเข้ากับตัวดึงที่กำหนดของที่หุ้ม ใช้เครนหรือโครงสำหรับตั้งสิ่งของที่มีความสามารถในการรับน้ำหนักอย่างน้อย 1.5 เท่าของน้ำหนักรวมของฝาครอบและมีแรงยึดเกาะที่เป็นไปได้
ค่อยๆ ถอดโบลต์ฝาครอบทั้งหมดออกในรูปแบบกากบาท โดยปล่อยให้โบลต์ที่ขันแน่นไว้หลวมๆ 4 ตัวในขั้นตอนสุดท้ายเพื่อทำหน้าที่เป็นไกด์ แตะฝาครอบเบา ๆ ด้วยค้อนอ่อน-เพื่อแยกซีลปะเก็น จากนั้นยกขึ้นในแนวตั้ง เพื่อตรวจสอบส่วนประกอบภายในที่อาจกีดขวาง
3.2 การยกแกนและขดลวดออกจากถัง
ชิ้นส่วนที่ใช้งาน (แกนบวกขดลวด) ของหม้อแปลงจุ่มน้ำมันขนาด 500kVA- มีน้ำหนักประมาณระหว่าง 1,400 ถึง 1,800 กิโลกรัม จำเป็นต้องมีลิฟต์ยกที่มีการควบคุมและสมดุล
- เสื้อผ้า:เชื่อมต่ออุปกรณ์การยกเข้ากับจุดยกที่กำหนดของโครงหนีบหลัก - ห้ามพันสลิงรอบขดลวดหรือวงแหวนหนีบขดไม้ ใช้คานกระจายเพื่อให้แน่ใจว่ามีการดึงในแนวตั้งล้วนๆ
- การป้องกันขอบถัง:วางรางยางไว้ตามขอบถังเพื่อป้องกันไม่ให้ขดลวดขูดกับขอบเหล็กระหว่างการสกัด
- ลงจอด:เตรียมแพลตฟอร์มที่สะอาด แห้ง และหุ้มฉนวน - พาเลทไฟเบอร์กลาสสำหรับงานหนัก-หรือบล็อกไม้แห้งที่หุ้มด้วยแผ่นโพลีเอทิลีน - และวางส่วนประกอบหลักลงไปเบาๆ แม้แต่การกระแทกเพียงเล็กน้อยก็อาจทำให้ขดลวดขดเปลี่ยนรูปและทำให้ฉนวนการเลี้ยวเสียหายได้
4. การตรวจสอบภายใน การทำความสะอาด และการจัดเก็บส่วนประกอบหลังจากการถอดแยกชิ้นส่วนหม้อแปลงแช่น้ำมันขนาด 500kVA-
เมื่อเข้าถึงส่วนที่ใช้งานได้แล้วการถอดแยกชิ้นส่วนหม้อแปลงแช่น้ำมันขนาด 500kVA-การเปลี่ยนเข้าสู่โหมดการประเมินและการอนุรักษ์ การตรวจสอบอย่างละเอียดในขั้นตอนนี้จะกำหนดว่าสามารถซ่อมแซมเครื่องใหม่หรือต้องเปลี่ยนใหม่ได้
4.1 การประเมินสภาพแกนและขดลวด
- การตรวจสอบด้วยสายตา:ตรวจสอบแกนเคลือบเพื่อดูสัญญาณของการเปลี่ยนสี (ความร้อนสูงเกินไป) หรือสนิม ตรวจสอบขดลวด - ทั้ง HV และ LV - เพื่อหาบริเวณที่ดำคล้ำ การติดตามคาร์บอน หรือการนูนที่เกิดจากแรงลัดวงจร-
- การตรวจสอบฉนวน:กดฉนวนของชั้นเบาๆ ด้วยหัววัดที่ไม่ใช่-โลหะ ฉนวนที่เปราะ แตกร้าว หรือแตกหัก บ่งบอกถึงการเสื่อมสภาพจากความร้อนที่มากเกินไป บันทึกระดับความแน่นเชิงกล ขดลวดเป็นรูพรุนแสดงว่าตัวนำคลายตัว
- แตะตัวเปลี่ยน:ใช้งานตัวเปลี่ยนต๊าปวงจรปิด-ด้วยตนเองในทุกตำแหน่ง โดยรู้สึกถึงแรงย้อนที่สม่ำเสมอ เปิดตัวเรือนเครื่องเปลี่ยนต๊าปหากเป็นไปได้ เพื่อตรวจสอบหน้าสัมผัสที่ยึดอยู่กับที่และเคลื่อนที่เพื่อดูว่ามีรูพรุนหรือการสึกกร่อนหรือไม่
4.2 ขั้นตอนการทำความสะอาดส่วนประกอบที่นำกลับมาใช้ใหม่ได้
ใช้ผ้าขี้ริ้ว-ที่ไม่มีขุยชุบตัวทำละลายที่เข้ากันได้กับอิเล็กทริก- (เช่น น้ำมันก๊าดที่มีฤทธิ์ยับยั้ง) เพื่อเช็ดพื้นผิวแกนเหล็กและแผงกั้นฉนวน อย่าปล่อยให้ตัวทำละลายรวมตัว
สำหรับคราบตะกอนที่สะสมอยู่ภายในถัง แนะนำให้ใช้-การล้างน้ำมันหรือการทำความสะอาดด้วยไอน้ำแรงดันสูงแบบมืออาชีพตามด้วยกระบวนการทำให้แห้งแบบสุญญากาศอย่างละเอียด - อย่าใช้น้ำโดยตรงกับชิ้นส่วนที่ทำงานอยู่
เปลี่ยนปะเก็น โอริง- และประจุซิลิกาเจลในช่องระบายอากาศทั้งหมด ตามมาตรฐานการยกเครื่องมาตรฐาน ห้ามใช้ซ้ำ-ซีลอีลาสโตเมอร์ที่เก่าแล้ว
4.3 การจัดเก็บชิ้นส่วนที่แยกชิ้นส่วนอย่างปลอดภัย
- ส่วนที่ใช้งานอยู่:พันแกนและขดลวดด้วยฟิล์ม VCI (สารยับยั้งการกัดกร่อนแบบระเหย) สำหรับงานหนัก{0}}และทนทานต่อทุกสภาพอากาศ เพิ่มชุดสารดูดความชื้นก่อนปิดผนึก เก็บในอาคารในสภาพแวดล้อมที่มีการควบคุมสภาพอากาศ- อุณหภูมิที่เหมาะสมคือ 10–40 องศา โดยมีความชื้นสัมพัทธ์ต่ำกว่า 60%
- น้ำมัน:หากยังคงน้ำมันอยู่ ให้เก็บในถังเหล็กที่สะอาดและปิดผนึกอย่างผนึกแน่น ให้ห่างจากแสงแดดโดยตรง ติดฉลากดรัมพร้อมหมายเลขแบทช์และวันที่ทดสอบ
- ส่วนประกอบขนาดเล็ก:เก็บบุชชิ่ง รีเลย์ ที่จับตัวเปลี่ยนแทป และตัวยึดทั้งหมดไว้ในชั้นวางที่มีการจัดระเบียบและมีตัวระบุที่ชัดเจนซึ่งตรงกับเอกสารประกอบการถอดแยกชิ้นส่วน
พารามิเตอร์ทั่วไปของหม้อแปลงแช่น้ำมันมาตรฐาน 500kVA-
สำหรับการอ้างอิงอย่างรวดเร็ว ตารางต่อไปนี้จะอธิบายหม้อแปลงไฟฟ้าระบบจำหน่ายทั่วไปของคลาสนี้ โดยนำเสนอบริบทสำหรับส่วนประกอบที่ได้รับการจัดการในคู่มือการแยกชิ้นส่วนนี้
| พารามิเตอร์ | ข้อกำหนดทั่วไป |
|---|---|
| กำลังไฟพิกัด | 500 เควีเอ |
| ไฟฟ้าแรงสูง (หลัก) | 11 กิโลโวลต์หรือ 33 กิโลโวลต์ |
| แรงดันไฟฟ้าต่ำ (รอง) | 0.4 กิโลโวลต์ |
| ความถี่ | 50 เฮิรตซ์ |
| วิธีการทำความเย็น | ONAN (ออยล์ เนเชอรัล แอร์ เนเชอรัล) |
| กลุ่มเวกเตอร์ | ไดน์11 |
| ไม่-สูญเสียโหลด | น้อยกว่าหรือเท่ากับ 0.95 kW (ขึ้นอยู่กับมาตรฐาน) |
| การสูญเสียโหลด (75 องศา) | น้อยกว่าหรือเท่ากับ 6.2 กิโลวัตต์ |
| แรงดันอิมพีแดนซ์ | 4.0 – 4.5% |
| ปริมาณน้ำมันทั้งหมด | 300 – 400 L |
| น้ำหนักชิ้นส่วนที่ใช้งานอยู่ | 1,400 – 1,800 กก |
| น้ำหนักหม้อแปลงรวม | 2,200 – 2,800 กก |
| มาตรฐานที่เกี่ยวข้อง | IEC 60076 / IEEE C57.12.00 |
สรุป: ทำการถอดแยกชิ้นส่วนหม้อแปลงแช่น้ำมันขนาด 500kVA{1}} ด้วย GNEE ได้อย่างไร้ที่ติ
กำลังดำเนินการการถอดแยกชิ้นส่วนหม้อแปลงแช่น้ำมันขนาด 500kVA-โดยไม่มีเหตุการณ์ใดๆ ต้องการมากกว่าคู่มือ - โดยต้องมีพันธมิตรที่เหมาะสมซึ่งเข้าใจแรงดันไฟฟ้า น้ำหนัก เคมีของน้ำมัน และรูปแบบการเสื่อมสภาพที่ซ่อนอยู่ของสินทรัพย์การกระจาย GNEE Electric มอบความร่วมมือดังกล่าวโดยผสมผสานความรู้-โรงงานเข้ากับความมุ่งมั่นในการให้บริการอย่างแท้จริง ตั้งแต่การเตรียมใบอนุญาตทำงานไปจนถึงการซ้อมแกนเพื่อจัดเก็บทุกขั้นตอนมีความสำคัญ
อย่าปล่อยให้การรื้อหม้อแปลงที่ซับซ้อนกลายเป็นเหตุการณ์ด้านความปลอดภัยหรือการสูญเสียทรัพย์สิน-ติดต่อ GNEE วันนี้เพื่อรับคำปรึกษาโดยไม่มีข้อผูกมัด- บอกยี่ห้อ คะแนน และสภาพของหน่วยของคุณให้เราทราบ แล้วเราจะคืน-แผนงานเฉพาะขั้นตอน ใบเสนอราคาสำหรับเครื่องมือที่จำเป็น และการสนับสนุนจากผู้เชี่ยวชาญเพื่อให้โครงการของคุณดำเนินการต่อไป คลิกปุ่มสอบถามด้านล่างหรือส่งอีเมลถึงฝ่ายหลังการขายของเรา- - เพื่อขอให้ถอดประกอบหม้อแปลงของคุณอย่างปลอดภัย ประเมิน และเตรียมพร้อมสำหรับอายุการใช้งานขั้นต่อไป
หม้อแปลงขนาด 500 kVA รับน้ำหนักได้เท่าไร?
โดยปกติ อัตราโหลดของหม้อแปลงไฟฟ้าระบบจำหน่ายควรอยู่ที่ 70% ถึง 85% ดังนั้น จากมุมมองด้านความปลอดภัย กำลังไฟฟ้าจริงที่หม้อแปลงขนาด 500kVA สามารถขับเคลื่อนได้คือ280kw-340kw.
หม้อแปลงขนาด 500 kVA เก็บน้ำมันได้เท่าไหร่?
โดยทั่วไปความจุน้ำมันของหม้อแปลงขนาด 500 kVA อยู่ที่ประมาณ400 ถึง 600 ลิตร. จำนวนที่แน่นอนอาจแตกต่างกันไปขึ้นอยู่กับการออกแบบและผู้ผลิตเฉพาะ
หม้อแปลงขนาด 500 kVA สามารถรองรับได้กี่บ้าน?
ระหว่าง 175 ถึง 212 หลังคาเรือน
สมมติว่าครัวเรือนโดยเฉลี่ยใช้พลังงานประมาณ 5 kW โดยปกติแล้วหม้อแปลงขนาด 500 kVA จะสามารถรองรับระหว่างนั้นได้จำนวนบ้าน 175 ถึง 212 หลัง. คำนวณโดยคำนึงถึงกำลังไฟฟ้าเอาท์พุตที่แท้จริงของหม้อแปลงไฟฟ้า (280-340 กิโลวัตต์) แล้วหารด้วยการใช้พลังงานเฉลี่ยในครัวเรือน
หม้อแปลงขนาด 500 kVA มีหน่วยเป็นกิโลวัตต์ สามารถรับน้ำหนักได้เท่าไร?
ความจุโหลดหม้อแปลงไฟฟ้า 500 kVA
หม้อแปลงที่มีความจุ 500 kVA เป็นหม้อแปลงไฟฟ้าระบบจำหน่าย ซึ่งโดยปกติจะต้องมีอัตราโหลดการทำงานในระยะยาว-ไม่เกิน 85% หากตัวประกอบกำลังไฟฟ้าเท่ากับ 0.8 แสดงว่าความสามารถในการรับน้ำหนักของหม้อแปลงขนาด 500 kVA นี้จะอยู่ที่ประมาณ320 กิโลวัตต์.
