ขดลวดหม้อแปลง: ประเภท การออกแบบ การกำหนดค่า และการใช้งาน

ขดลวดหม้อแปลงเป็นส่วนประกอบหลักของหม้อแปลงไฟฟ้ากำลัง มีหน้าที่ในการแปลงแรงดันไฟฟ้า การควบคุมกระแส และการควบคุมเฟส ประเภทขดลวดทั่วไป ได้แก่ ขดลวดชั้น ขดลวดจาน ขดลวดขดลวด ขดลวดทรงกระบอก ขดลวดครอสโอเวอร์ และขดลวดวงแหวน แต่ละประเภทได้รับการออกแบบมาเพื่อตอบสนองความต้องการทางไฟฟ้าและเครื่องกลเฉพาะ



บทความนี้ครอบคลุมถึงประเภทขดลวดหม้อแปลง ฟังก์ชั่น ข้อควรพิจารณาในการออกแบบ การกำหนดค่า การใช้งานทั่วไป และคำถามที่พบบ่อย





ขดลวดหม้อแปลงคือชุดของขดลวดนำไฟฟ้าที่พันรอบแกน ขดลวดปฐมภูมิรับพลังงานไฟฟ้าจากแหล่งพลังงาน และขดลวดทุติยภูมิส่งแรงดันไฟฟ้าที่แปลงแล้วไปยังโหลด อัตราส่วนการหมุน (อัตราส่วนของการหมุนหลักถึงรอง) กำหนดการเปลี่ยนแปลงของแรงดันและกระแส



ขดลวดที่ออกแบบอย่างดี-ช่วยให้สามารถถ่ายเทพลังงานได้อย่างมีประสิทธิภาพ ในขณะที่ขดลวดที่ออกแบบไม่ดีอาจทำให้เกิดการสูญเสียมากเกินไป ความร้อนรุนแรง และแม้กระทั่งความล้มเหลว ดังนั้น หม้อแปลงทุกตัวจึงต้องคำนวณจำนวนรอบ พื้นที่หน้าตัดของตัวนำ- และการจัดเรียงขดลวดอย่างระมัดระวัง



วัสดุและฉนวน

ขดลวดมักทำจากตัวนำทองแดงหรืออลูมิเนียม ทองแดงมีค่าการนำไฟฟ้าที่ดีกว่าและมีอายุการใช้งานยาวนานกว่า ทำให้เหมาะสำหรับอุปกรณ์ที่มีประสิทธิภาพสูง- อะลูมิเนียมมีน้ำหนักเบากว่าและมีราคาต่ำกว่า เหมาะสำหรับหม้อแปลงไฟฟ้าแรงดันปานกลาง-ขนาดใหญ่ วัสดุฉนวน (กระดาษ วานิช เคลือบฟัน วัสดุสังเคราะห์) ป้องกันการลัดวงจรและความร้อนสูงเกินไป ช่วยให้มั่นใจว่าหม้อแปลงทำงานอย่างปลอดภัยภายใต้ไฟฟ้าแรงสูง

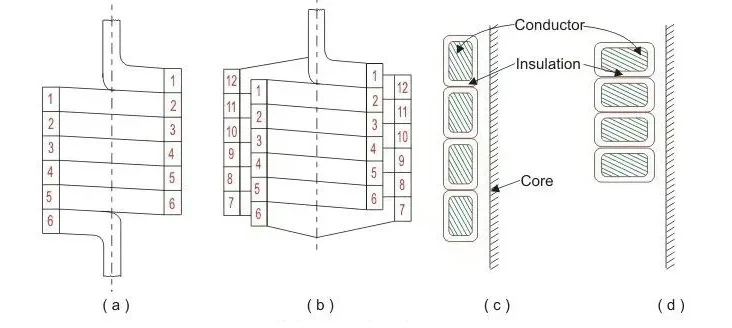

การม้วนชั้น

ประกอบด้วยคอยล์เรียงซ้อนกันเป็นชั้นๆ รอบแกน ทำให้โครงสร้างมีความมั่นคงและเหมาะสำหรับแรงดันไฟฟ้าปานกลางถึงสูง

• แอปพลิเคชัน: หม้อแปลงไฟฟ้าระบบจำหน่าย หม้อแปลงไฟฟ้าอุตสาหกรรม-แรงดันปานกลาง
• ข้อดี: ประสิทธิภาพของฉนวนที่ดี ผลิตง่าย เชื่อถือได้ภายใต้ไฟฟ้าแรงสูง

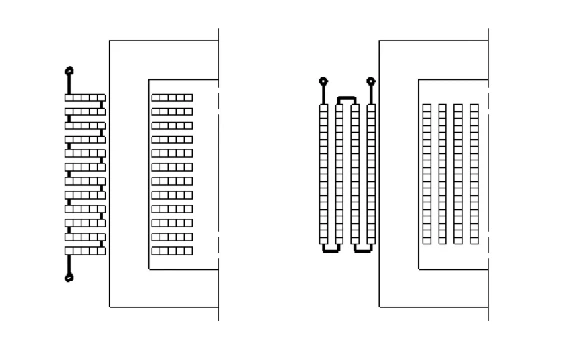

การม้วนแผ่นดิสก์

ใช้คอยล์แบนเรียงเป็นจานโดยมีฉนวนระหว่างจานแต่ละแผ่น ระบายความร้อนได้ดีและมีฟลักซ์การรั่วซึมต่ำ

• แอปพลิเคชัน: หม้อแปลงไฟฟ้าแรงสูง- หม้อแปลงไฟฟ้าอุตสาหกรรมหนัก-
• ข้อดี: ความสามารถด้านไฟฟ้าแรงสูง ระบายความร้อนได้ดีเยี่ยม ฟลักซ์การรั่วไหลน้อยที่สุด

คุณสมบัติ	การม้วนชั้น	การม้วนแผ่นดิสก์
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	ปานกลางถึงสูง	สูง
ความสามารถในการทำความเย็น	ปานกลาง	แข็งแกร่ง
การใช้งานทั่วไป	การกระจาย	หม้อแปลงไฟฟ้าแรงสูง-

ขดลวดขดลวด

พันเป็นเกลียวรอบแกน ทำให้มีการกระจายกระแสสม่ำเสมอและมีความต้านทานต่ำ

• แอปพลิเคชัน: หม้อแปลงความถี่สูง- หม้อแปลงไฟฟ้า
• ข้อดี: การกระจายกระแสสม่ำเสมอ การผลิตที่เรียบง่าย การออกแบบที่กะทัดรัด



ขดลวดทรงกระบอกและขดลวดครอสโอเวอร์

ขดลวดทรงกระบอกถูกพันเป็นรูปทรงกระบอกสำหรับหม้อแปลงไฟฟ้าอุตสาหกรรม ขดลวดครอสโอเวอร์ช่วยลดฟลักซ์การรั่วไหลโดยการปรับตำแหน่งคอยล์ เพิ่มประสิทธิภาพ

• แอปพลิเคชัน: หม้อแปลงไฟฟ้ากำลังขนาดใหญ่, หม้อแปลงอุตสาหกรรมเฉพาะทาง
• ข้อดี: การใช้ฟลักซ์สูง ประสิทธิภาพดีขึ้น เหมาะสำหรับพลังงานสูง

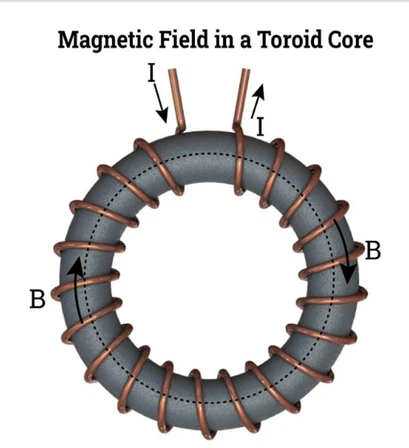

ขดลวดทอรอยด์

สร้างวงแหวนรอบๆ คอร์/แกน ให้ฟลักซ์การรั่วไหลและการรบกวนทางแม่เหล็กไฟฟ้าต่ำมาก โดยมีประสิทธิภาพสูง

• แอปพลิเคชัน: อุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก หม้อแปลงเสียง หม้อแปลงไฟฟ้าขนาดเล็ก
• ข้อดี: ประสิทธิภาพสูง ดีไซน์กะทัดรัด EMI ต่ำ



การเชื่อมต่อเดลต้า (Δ)

ขดลวดเชื่อมต่อกันในรูปแบบเดลต้าสำหรับหม้อแปลงสาม-เฟส
ข้อดี: โหลดบาลานซ์ ความทนทานต่อข้อผิดพลาดที่ดี ประสิทธิภาพที่มั่นคงในเครือข่ายอุตสาหกรรม



การเชื่อมต่อแบบสตาร์ (ไวย์) (Y)

ปลายด้านหนึ่งของขดลวดแต่ละเส้นเชื่อมต่อกับจุดที่เป็นกลางทั่วไป ช่วยให้สามารถต่อสายดินและควบคุมแรงดันไฟฟ้าได้
ข้อดี: ให้จุดเป็นกลางที่มีการลงกราวด์ การควบคุมแรงดันไฟฟ้าอย่างง่าย ซึ่งพบได้ทั่วไปในเครือข่ายการกระจาย



การเชื่อมต่อซิกแซก

การเชื่อมต่อพิเศษที่ลดฮาร์โมนิคและทำให้กระแสคงที่ ใช้ในระบบแก้ไขเฟส
ข้อดี: การปราบปรามฮาร์มอนิก, ความเสถียรของกระแส





• การแปลงแรงดันไฟฟ้า: อัตราส่วนการหมุนจะกำหนดแรงดันไฟฟ้าขั้น-ขึ้นหรือลง- โดยขดลวดปฐมภูมิและขดลวดทุติยภูมิทำงานร่วมกัน
• ระเบียบปัจจุบัน: ขดลวดที่ออกแบบอย่างดี-สามารถส่งกระแสไฟฟ้าที่คาดหวังได้โดยไม่เกิดความร้อนสูงเกินไป
• การควบคุมเฟส: ในระบบสาม-เฟส การกำหนดค่าเดลต้า สตาร์ หรือซิกแซกจะรักษาสมดุลแรงดันไฟฟ้า
• การปรับปรุงประสิทธิภาพ: วัสดุคุณภาพสูง ฉนวน และการจัดเรียงคอยล์ช่วยลดการสูญเสียความต้านทานและฟลักซ์การรั่วไหล ซึ่งช่วยลดต้นทุนการดำเนินงาน
• การประกันความปลอดภัย: ฉนวนที่ดีและรูปแบบที่เหมาะสมป้องกันการลัดวงจรและไฟไหม้ ปกป้องหม้อแปลงและอุปกรณ์ต่อพ่วง





• พิกัดกระแสและแรงดัน: กำหนดความหนาของตัวนำและจำนวนรอบ ไฟฟ้าแรงสูงต้องใช้ฉนวนที่หนาขึ้น กระแสไฟฟ้าที่สูงขึ้นต้องใช้ตัวนำที่หนาขึ้น
• การเลือกใช้วัสดุ: ทองแดง (ประสิทธิภาพสูง อายุการใช้งานยาวนาน) หรืออลูมิเนียม (น้ำหนักเบา ต้นทุนต่ำ)
• ประเภทฉนวน: กระดาษ วานิช เคลือบฟัน วัสดุสังเคราะห์ – ป้องกันการลัดวงจรและความร้อนสูงเกินไป
• เปลี่ยนอัตราส่วน: ส่งผลโดยตรงต่อความแม่นยำของแรงดันเอาต์พุต อัตราส่วนที่ไม่ถูกต้องทำให้เกิดความไม่เสถียรของแรงดันไฟฟ้า
• การระบายความร้อนและการกระจายความร้อน: โดยทั่วไปการระบายความร้อนด้วยอากาศหรือน้ำมันเพื่อป้องกันความร้อนสูงเกินไปและยืดอายุการใช้งาน
• ความซับซ้อนและต้นทุนการผลิต: การออกแบบที่เรียบง่ายมีค่าใช้จ่ายน้อยลง การออกแบบที่ซับซ้อนอาจปรับปรุงประสิทธิภาพแต่ก็ต้องแลกมาด้วย-
• การปฏิบัติตามมาตรฐาน: ปฏิบัติตามมาตรฐาน IEEE, IEC 60076 และมาตรฐานอื่นๆ เพื่อความปลอดภัยและการยอมรับทั่วโลก
• ข้อกำหนดการสมัคร: หม้อแปลงไฟฟ้าแรงสูง- อุปกรณ์อุตสาหกรรม หม้อแปลงไฟฟ้า ฯลฯ ต่างก็มีลำดับความสำคัญที่แตกต่างกัน





• หม้อแปลงไฟฟ้าระบบจำหน่าย: ขดลวดชั้นสำหรับแหล่งจ่ายไฟที่อยู่อาศัยและเชิงพาณิชย์
• หม้อแปลงไฟฟ้ากำลังอุตสาหกรรม: ขดลวดจานหรือครอสโอเวอร์สำหรับแอปพลิเคชันไฟฟ้าแรงสูง-และกำลังสูง-
• หม้อแปลงไฟฟ้า: ขดลวดแบบเกลียวหรือแบบวงแหวนสำหรับอุปกรณ์จ่ายไฟภายในอุปกรณ์
• หม้อแปลงชนิดพิเศษ: การกำหนดค่าซิกแซกหรือโครงสร้างทอรอยด์สำหรับการปราบปรามฮาร์มอนิก เสียง และการใช้งานพิเศษอื่นๆ





ขดลวดหม้อแปลงถือเป็นหัวใจสำคัญของหม้อแปลงไฟฟ้า การเลือกประเภทการพัน วัสดุ ฉนวน และโครงร่างที่เหมาะสมเป็นกุญแจสำคัญในการทำให้มั่นใจได้ถึงประสิทธิภาพ ความน่าเชื่อถือ และความปลอดภัยในระดับสูง ขดลวดแบบชั้น แผ่นดิสก์ ขดลวด ทรงกระบอก ครอสโอเวอร์ และทอรอยด์ ต่างก็มีลักษณะเฉพาะและการใช้งานที่เหมาะสม ในโครงการ-ในโลกแห่งความเป็นจริง การตัดสินใจควรพิจารณาจากระดับแรงดันไฟฟ้า กำลังไฟ ต้นทุน สภาวะการกระจายความร้อน และปัจจัยอื่นๆ



สำหรับการสนับสนุนการออกแบบและการเลือกหม้อแปลงอย่างมืออาชีพ โปรดติดต่อทีมงานด้านเทคนิคเพื่อขอโซลูชันที่ปรับแต่งเอง

รับใบเสนอราคา





ความแตกต่างระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิคืออะไร?
ขดลวดปฐมภูมิจะได้รับแรงดันไฟฟ้าขาเข้า และขดลวดทุติยภูมิจะส่งแรงดันไฟฟ้าที่แปลงแล้วให้กับโหลด อัตราส่วนการหมุนจะกำหนดประสิทธิภาพการแปลงแรงดันไฟฟ้า



ไหนดีกว่ากันสำหรับขดลวดหม้อแปลงไฟฟ้า - ทองแดงหรืออลูมิเนียม?
ทองแดงมีค่าการนำไฟฟ้าและความทนทานสูงกว่า เหมาะสำหรับหม้อแปลงประสิทธิภาพสูง- อลูมิเนียมมีน้ำหนักเบากว่าและมีต้นทุนต่ำกว่า เหมาะสำหรับหม้อแปลงขนาดใหญ่ที่คำนึงถึงเรื่องน้ำหนัก ทางเลือกขึ้นอยู่กับประสิทธิภาพ งบประมาณ และข้อกำหนดการใช้งาน



การกำหนดค่าขดลวดส่งผลต่อประสิทธิภาพของหม้อแปลงอย่างไร
การเชื่อมต่อแบบเดลต้าให้โหลดบาลานซ์ การเชื่อมต่อแบบสตาร์มีจุดเป็นกลางที่มีการลงกราวด์ และการเชื่อมต่อแบบซิกแซ็กจะลดฮาร์โมนิค การกำหนดค่าที่ถูกต้องช่วยเพิ่มประสิทธิภาพและความเสถียร



ขดลวดหม้อแปลงชนิดใดที่ดีที่สุดสำหรับการใช้งานไฟฟ้าแรงสูง-คืออะไร
การพันแผ่นดิสก์และการพันหลายชั้นมักใช้สำหรับการใช้งานไฟฟ้าแรงสูง- เนื่องจากมีฉนวนที่ดีและสามารถกระจายความร้อนได้ ขดลวด Toroidal ใช้ในกรณีพิเศษที่ต้องการฟลักซ์การรั่วและความแน่นต่ำ



การสูญเสียของขดลวดหม้อแปลงจะลดลงได้อย่างไร?
ใช้ทองแดงหรืออะลูมิเนียมคุณภาพสูง- ฉนวนที่เหมาะสม อัตราส่วนการหมุนที่ถูกต้อง การออกแบบขดลวดที่ปรับให้เหมาะสม และให้แน่ใจว่ามีการระบายความร้อนและระยะห่างที่เพียงพอ



สามารถผสมขดลวดหลายประเภทในหม้อแปลงตัวเดียวได้หรือไม่?
ใช่. หม้อแปลงไฟฟ้าบางรุ่นรวมขดลวดแบบชั้น แผ่น และขดลวดเข้าด้วยกันเพื่อสร้างสมดุลระหว่างฉนวน ประสิทธิภาพ และความง่ายในการผลิต



เหตุใดฉนวนจึงมีความสำคัญต่อขดลวดหม้อแปลง
วัสดุฉนวน (กระดาษ น้ำยาเคลือบเงา เคลือบฟัน ฯลฯ) ป้องกันการลัดวงจรและความร้อนสูงเกินไป ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยภายใต้แรงดันไฟฟ้าสูงและยืดอายุของหม้อแปลง



มีมาตรการป้องกันข้อผิดพลาดทั่วไปในการพันอะไรบ้าง?
หลีกเลี่ยงการบรรทุกเกินพิกัด ทดสอบความต้านทานของฉนวนอย่างสม่ำเสมอ รักษาระบบทำความเย็นให้ไม่มีสิ่งกีดขวาง ป้องกันความชื้นและความเสียหายทางกล และจัดให้มีระยะขอบด้านความปลอดภัยที่เพียงพอในระหว่างการออกแบบ
