การเชื่อมต่อ Dyn11 กับ Yyn0 สำหรับหม้อแปลงชนิดแห้ง 1,000kVA: ความแตกต่าง

ในฐานะผู้ผลิตมืออาชีพ GNEE นำเสนอโซลูชันหม้อแปลงชนิด-แห้ง-ประสิทธิภาพสูง ซึ่งรวมถึงหม้อแปลงชนิด-ชนิดแห้ง-เฟส และผลิตภัณฑ์หม้อแปลงเรซินหล่อเรซินแบบสามเฟส-สำหรับการใช้งานทั่วโลก

เมื่อเลือกกการเชื่อมต่อ Dyn11 กับ Yyn0 สำหรับหม้อแปลงไฟฟ้าชนิดแห้ง 1,000kVAการทำความเข้าใจความแตกต่างของกลุ่มเวกเตอร์ถือเป็นสิ่งสำคัญสำหรับความเข้ากันได้ของระบบ การประสานงานในการป้องกัน และคุณภาพไฟฟ้า

การเลือกกลุ่มเวกเตอร์ส่งผลโดยตรงต่อการเปลี่ยนเฟส การต่อสายดิน การปราบปรามฮาร์มอนิก และสถานการณ์การใช้งาน การเลือกการกำหนดค่าที่ไม่ถูกต้องอาจทำให้ระบบไม่เสถียรหรือขาดประสิทธิภาพในการปฏิบัติงาน

คำจำกัดความของการเชื่อมต่อ Dyn11 สำหรับหม้อแปลงชนิดแห้ง 1,000kVA

Dyn11 เป็นหนึ่งในกลุ่มเวกเตอร์ที่ใช้บ่อยที่สุดในหม้อแปลงไฟฟ้าระบบจำหน่าย

รายละเอียด:

• D: การเชื่อมต่อเดลต้าด้านไฟฟ้าแรงสูง (HV)
• y: การเชื่อมต่อแบบสตาร์ที่ด้านแรงดันต่ำ (LV)
• n: มีจุดเป็นกลาง
• 11: การเปลี่ยนเฟส 30 องศา (LV นำ HV 30 องศา)

การกำหนดค่านี้ใช้กันอย่างแพร่หลายในหม้อแปลงไฟฟ้าแบบหล่อเรซินและการใช้งานหม้อแปลงไฟฟ้าแบบหล่อเรซิน

ข้อดีของการเชื่อมต่อ Dyn11 สำหรับหม้อแปลงชนิดแห้ง 1,000kVA

ประโยชน์ที่สำคัญ ได้แก่ :

• การปราบปรามฮาร์โมนิคที่ดีเยี่ยม (ฮาร์โมนิคสามเท่าไหลเวียนในขดลวดเดลต้า)
• จุดเป็นกลางที่มั่นคงสำหรับการโหลดที่ไม่สมดุล
• ประสิทธิภาพที่ดีขึ้นในสภาพแวดล้อมโหลดแบบผสม
• เหมาะสำหรับจำหน่ายอุตสาหกรรมและพาณิชยกรรม

โดยทั่วไปแล้ว Dyn11 จะใช้ในระบบหม้อแปลงสามเฟส-ภายในอาคารและการออกแบบหม้อแปลงชนิด Low Loss Dry-

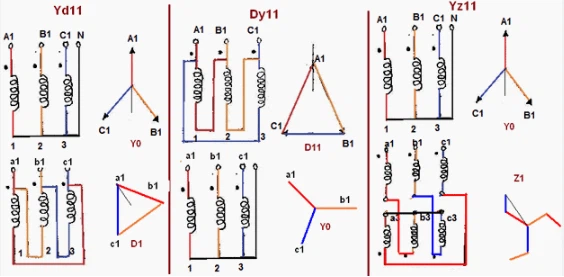

แผนภาพกลุ่มเวกเตอร์หม้อแปลงไฟฟ้าแสดงการเปลี่ยนเฟสของ Dyn11

คำจำกัดความของการเชื่อมต่อ Yyn0 สำหรับหม้อแปลงชนิดแห้ง 1,000kVA

Yyn0 เป็นกลุ่มเวกเตอร์อีกกลุ่มหนึ่งที่มีคุณสมบัติแตกต่างกัน

รายละเอียด:

• Y: การเชื่อมต่อแบบสตาร์ที่ด้าน HV
• y: การเชื่อมต่อแบบสตาร์ที่ฝั่ง LV
• n: เป็นกลางใช้ได้ทั้งสองด้าน
• 0: ไม่มีการเปลี่ยนเฟสระหว่าง HV และ LV

การกำหนดค่านี้ง่ายกว่าและมักใช้ในแอปพลิเคชันเฉพาะที่จำเป็นต้องมีการจัดตำแหน่งเฟส

ข้อดีของการเชื่อมต่อ Yyn0 สำหรับหม้อแปลงชนิดแห้ง 1,000kVA

คุณสมบัติที่สำคัญ:

• ไม่มีการเลื่อนเฟสทำให้การทำงานแบบขนานง่ายขึ้นด้วยกลุ่มเวกเตอร์เดียวกัน
• เป็นกลางใช้ได้ทั้งสองด้าน
• ความเค้นของฉนวนต่ำกว่าเมื่อเปรียบเทียบกับการเชื่อมต่อแบบเดลต้า

อย่างไรก็ตาม มันขาดความสามารถในการปราบปรามฮาร์มอนิกเมื่อเปรียบเทียบกับ Dyn11

แผนภาพการเชื่อมต่อขดลวดหม้อแปลงสำหรับ Yyn0

ความแตกต่างของการเปลี่ยนเฟสในการเชื่อมต่อ Dyn11 กับ Yyn0

• Dyn11: การเปลี่ยนเฟส 30 องศา
• Yyn0: การเปลี่ยนเฟส 0 องศา

การเปลี่ยนเฟสส่งผลต่อการซิงโครไนซ์ระบบและการทำงานแบบขนาน

ความแตกต่างของประสิทธิภาพฮาร์มอนิก

• Dyn11: การปราบปรามฮาร์มอนิกที่ดีขึ้นเนื่องจากการคดเคี้ยวแบบเดลต้า
• Yyn0: ไม่มีเส้นทางสำหรับฮาร์โมนิคสามเลน → การบิดเบือนที่อาจเกิดขึ้น

ซึ่งทำให้ Dyn11 เหมาะสมกับโหลดที่ไม่ใช่-เชิงเส้นมากขึ้น

ความแตกต่างที่เป็นกลางและต่อสายดิน

• Dyn11: เป็นกลางทางฝั่ง LV เท่านั้น
• Yyn0: เป็นกลางทั้งด้าน HV และ LV

Yyn0 ให้ความยืดหยุ่นในการต่อสายดินมากกว่า แต่ต้องมีการออกแบบระบบอย่างระมัดระวัง

ความแตกต่างของแอปพลิเคชัน

• Dyn11: ใช้กันอย่างแพร่หลายในการกระจายสินค้าทางอุตสาหกรรม เชิงพาณิชย์ และในเมือง
• Yyn0: ใช้ในการใช้งานพิเศษที่ต้องการการจัดแนวเฟส

หม้อแปลงชนิดแห้งแบบคอยล์หล่อและหม้อแปลงเรซินแบบหล่อแห้งมักใช้การกำหนดค่า Dyn11

เมื่อใดควรเลือกการเชื่อมต่อ Dyn11

เลือก Dyn11 หาก:

• โหลดรวมถึงอุปกรณ์ที่ไม่ใช่เชิงเส้น- (เช่น VFD, วงจรเรียงกระแส)
• จำเป็นต้องมีการปราบปรามฮาร์มอนิก
• ความเสถียรของระบบเป็นสิ่งสำคัญ
• แอปพลิเคชั่นกระจายมาตรฐาน

ผู้ผลิตหม้อแปลงไฟฟ้าชนิดแห้งแบบหล่อเรซินส่วนใหญ่แนะนำ Dyn11 สำหรับการใช้งานทั่วไป

เมื่อใดจึงควรเลือกการเชื่อมต่อ Yyn0

เลือก Yyn0 หาก:

• ไม่จำเป็นต้องเปลี่ยนเฟส
• ระบบต้องการความเป็นกลางทั้งสองด้าน
• แอปพลิเคชันมีความเฉพาะทาง (เช่น เครือข่ายยูทิลิตี้บางเครือข่าย)

การออกแบบหม้อแปลงแกนแห้งและหม้อแปลงชนิดเรซินหล่อสามารถปรับแต่งได้ตามความต้องการของโครงการ

ผลกระทบต่อประสิทธิภาพของระบบ

กลุ่มเวกเตอร์ส่งผลต่อ:

• คุณภาพไฟฟ้า
• โหลดบาลานซ์
• พฤติกรรมความผิด

ผลกระทบต่อความเข้ากันได้ของหม้อแปลง

การเลือกที่ไม่ถูกต้องอาจ:

• ป้องกันการทำงานแบบขนาน
• ทำให้เกิดกระแสหมุนเวียน
• นำไปสู่ความไม่เสถียรของระบบ

การประเมินทางวิศวกรรมที่เหมาะสมถือเป็นสิ่งสำคัญ

เหตุใดจึงเลือก GNEE สำหรับโซลูชันหม้อแปลงไฟฟ้า

GNEE เป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับ:

• โซลูชั่นหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแห้ง
• ระบบหม้อแปลงไฟฟ้าชนิด-เฟสแห้ง-สามเฟส
• ผลิตภัณฑ์หม้อแปลงไฟฟ้ากำลังชนิดคาสเรซิน
• การออกแบบกลุ่มเวกเตอร์ที่กำหนดเอง (Dyn11, Yyn0 ฯลฯ)

เราให้การสนับสนุนด้านเทคนิคจากผู้เชี่ยวชาญเพื่อให้แน่ใจว่าการเลือกหม้อแปลงที่เหมาะสมที่สุดสำหรับโครงการของคุณ

สรุป: การเชื่อมต่อ Dyn11 กับ Yyn0 สำหรับหม้อแปลงชนิดแห้ง 1,000kVA

ทำความเข้าใจกับการเชื่อมต่อ Dyn11 กับ Yyn0 สำหรับหม้อแปลงชนิดแห้ง 1,000kVAเป็นสิ่งสำคัญในการเลือกการกำหนดค่าที่เหมาะสมสำหรับระบบไฟฟ้าของคุณ Dyn11 ให้การปราบปรามฮาร์มอนิกที่เหนือกว่าและมีการใช้กันอย่างแพร่หลาย ในขณะที่ Yyn0 ให้การเปลี่ยนเฟสเป็นศูนย์และข้อได้เปรียบในการใช้งานเฉพาะ
