หม้อแปลงไฟฟ้า 2000 kVA: คู่มือฉบับสมบูรณ์

A หม้อแปลงไฟฟ้า 2000 kVA (กิโล-โวลต์-แอมแปร์)เป็นองค์ประกอบสำคัญในระบบจำหน่ายพลังงานไฟฟ้า หม้อแปลงเหล่านี้ได้รับการออกแบบมาเพื่อรองรับพลังงานไฟฟ้าที่มีความจุสูง โดยเฉพาะ 2,000 กิโล-โวลต์-แอมแปร์ โดยพื้นฐานแล้ว หม้อแปลงที่มีความจุนี้จะทำหน้าที่ปรับเปลี่ยนระดับแรงดันไฟฟ้าและกระแสไฟ โดยปรับให้เข้ากับความต้องการของระบบที่ทำหน้าที่ ระดับ "kVA" บ่งบอกถึงความสามารถในการจัดการพลังงานที่ชัดเจนของหม้อแปลงไฟฟ้า ซึ่งครอบคลุมทั้งพลังงานจริงและพลังงานรีแอกทีฟ



ในระบบจำหน่ายไฟฟ้า หม้อแปลงขนาด 2,000 kVA มีบทบาทสำคัญใน มักใช้ในอุตสาหกรรมขนาดกลางถึงขนาดใหญ่-ในอุตสาหกรรม เชิงพาณิชย์ และสาธารณูปโภค หม้อแปลงเหล่านี้สามารถลดแรงดันไฟฟ้าในการส่งสูงลงสู่ระดับต่ำลงซึ่งเหมาะสำหรับการใช้งานเชิงพาณิชย์หรืออุตสาหกรรม หรือในทางกลับกัน ช่วยให้มั่นใจในการส่งผ่านที่มีประสิทธิภาพและลดการสูญเสียพลังงานให้เหลือน้อยที่สุด

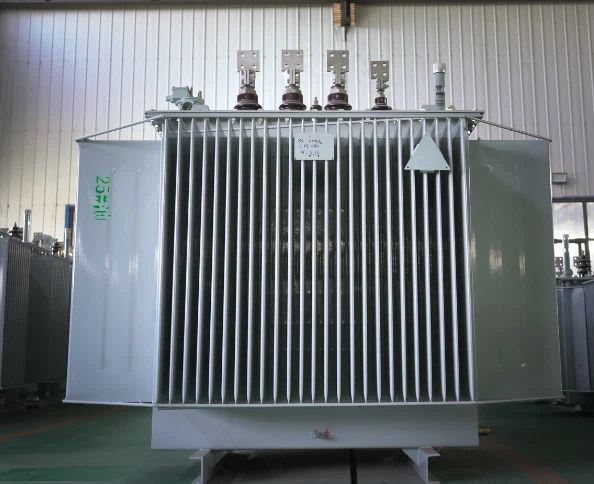

หม้อแปลงแช่น้ำมันขนาด 2,000kva-ประกอบด้วยแกนเหล็ก ขดลวดแรงดันต่ำ ขดลวดไฟฟ้าแรงสูง ฉนวนตัวถัง สายไฟฟ้าแรงสูงและแรงต่ำ สวิตช์ควบคุมแรงดันไฟฟ้า ถังน้ำมัน บุชชิ่ง และอุปกรณ์เสริมอื่นๆ



หม้อแปลงแช่น้ำมันขนาด 2,000kva-ใช้โครงสร้างแกนเหล็กพันแบบสาม-เฟส และวัสดุแกนเหล็กทำจากแผ่นเหล็กซิลิกอนแม่เหล็กที่มีเกรนคุณภาพสูง-คุณภาพสูง-



แกนเหล็กผลิตด้วยเทคโนโลยีขั้นสูง มีการสูญเสียต่ำและมีเสียงรบกวนต่ำ โครงสร้างได้รับการพิจารณาอย่างเต็มที่เพื่อลดการสูญเสียและการกระตุ้นมากเกินไปเพื่อให้เป็นไปตามข้อกำหนดในการกระจายความร้อนและการขนส่ง การต่อกราวด์ของแกนเหล็กถูกนำออกจากด้านบนของถังน้ำมันเชื้อเพลิงด้วยบุชชิ่งที่มีความถี่กำลังไฟฟ้าทนแรงดันไฟฟ้าที่ 3KV ด้านล่างของหม้อแปลง วัสดุฉนวนของตัวเครื่องทำจากกระดาษแข็งที่มีความหนาแน่น-คุณภาพสูง{6}}ประสิทธิภาพสูง{7}} สายไฟฟ้าแรงสูงและแรงต่ำทำจากทองแดงอ่อน และถังน้ำมันใช้โครงสร้างรูประฆัง-เพื่อลดปัจจัยการรั่วไหลของน้ำมัน

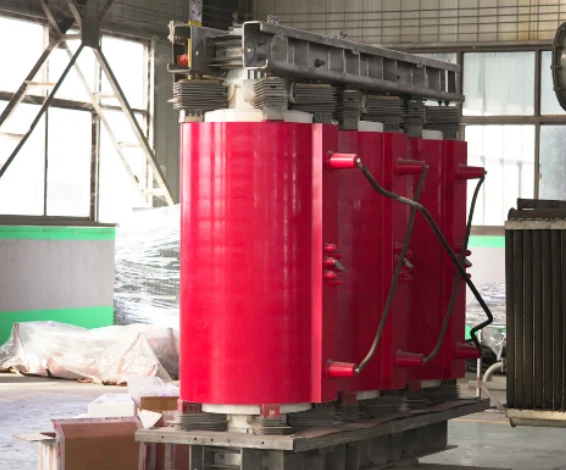

หม้อแปลงชนิดแห้ง-ขนาด 2000kva ที่มีจำหน่ายในท้องตลาดในปัจจุบันส่วนใหญ่เป็นหม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซิน- ซึ่งมีกำลังการผลิตพิกัดที่ 2000kva
หม้อแปลงนี้หล่อด้วยอีพอกซีเรซินบางๆ เพื่อคุณสมบัติเป็นฉนวนที่ดี

และหม้อแปลงนี้ยังมีความต้านทานการลัดวงจร-และความต้านทานต่อฟ้าผ่าได้ดีเยี่ยมอีกด้วย

เปลือกของหม้อแปลงชนิดแห้ง-ขนาด 2000kva ทำจากสแตนเลส ซึ่งปลอดภัยและเชื่อถือได้ และระดับการป้องกันสูงถึง IP20 มีความแข็งแรงทางกลที่ดีเยี่ยม และจะไม่เปลี่ยนรูปภายใต้การกระทำของพลังงานไฟฟ้าลัดวงจร- การสูญเสียต่ำ อุณหภูมิที่เพิ่มขึ้นต่ำ และประสิทธิภาพสูง

หม้อแปลงชนิดแห้ง-ขนาด 2,000kvA โดยทั่วไปจะใช้ในอาคารที่ระดับความสูง 1,000 เมตรหรือน้อยกว่า และสามารถทำงานได้ตามปกติที่อุณหภูมิสูง 40 องศาเซลเซียส

เนื่องจากความปลอดภัยและความน่าเชื่อถือของหม้อแปลงชนิดแห้ง-ขนาด 2000kvaA จึงมีการติดตั้งโดยตรงที่ท่าเรือ โรงไฟฟ้า พื้นที่อยู่อาศัย และสถานที่อื่นๆ ที่มีการใช้พลังงานสูง





พารามิเตอร์	ค่า/ช่วง	หมายเหตุ
กำลังไฟพิกัด	2,000 เควีเอ	ความจุต่อเนื่องที่อุณหภูมิแวดล้อม 35 องศา
แรงดันไฟฟ้าหลัก (HV)	6 kV / 10 kV / 11 kV / 33 kV (ปรับแต่งได้)	ขึ้นอยู่กับมาตรฐานกริด
แรงดันไฟรอง (LV)	0.4 กิโลโวลต์ / 0.415 กิโลโวลต์ / 0.69 กิโลโวลต์	ระดับการกระจายทั่วไป
ความถี่	50 เฮิรตซ์ หรือ 60 เฮิรตซ์	เข้ากันได้กับตลาดโลก
วัสดุที่คดเคี้ยว	ทองแดง / อะลูมิเนียม (OFC)	ทองแดงเพื่อประสิทธิภาพที่สูงขึ้น
การเชื่อมต่อกลุ่มเวกเตอร์	Dyn11, Yyn0, Dyn5 ฯลฯ	ตรงตามมาตรฐาน IEC 60076
แรงดันอิมพีแดนซ์ (สหราชอาณาจักร)	5% ~ 6.5%	โดยทั่วไปสำหรับการป้องกันไฟฟ้าลัดวงจร-
ไม่-การสูญเสียโหลด (W)	~1800 - 2300 W	ขึ้นอยู่กับเกรดแกน (amorphous หรือ CRGO)
การสูญเสียโหลด (W) @ 75 องศา	~17000 - 19000 W	ขดลวดทองแดงช่วยลดการสูญเสีย
วิธีการทำความเย็น	โอนัน / โอนาฟ / คานน์	น้ำมันอากาศธรรมชาติ/อากาศบังคับ
ชั้นฉนวน	A / B / F	แช่น้ำมัน-: คลาส A (เพิ่มขึ้น 105 องศา)
การปฏิบัติตามมาตรฐาน	IEC 60076, IEEE C57.12, CSA, AS/NZS	มีการรับรองระดับโลก





หม้อแปลงไฟฟ้าขนาด 2000KVA สามารถรับน้ำหนักได้ 1,700 กิโลวัตต์หากเป็นโหลดไฟฟ้าความร้อน (ตัวต้านทาน) ทั้งหมด



แต่หากทั้งหมดเป็นโหลดอุปนัย เช่น มอเตอร์ ก็จะถูกลดราคาลง 60% ซึ่งเป็นโหลดมอเตอร์ 1200 กิโลวัตต์
หากมีทั้งสองอย่าง ให้รับส่วนลด 30% (1,400KW) หรือส่วนลด 20% (1,600KW) ขึ้นอยู่กับว่าภาระใดคิดเป็นสัดส่วนมากกว่า



ตามข้อบังคับของสำนักงานพลังงานไฟฟ้า โหลดสูงสุดคือ 85% ของโหลดเต็ม ซึ่งก็คือ 1,700KVA กระแสไฟสูงสุดคือ 2586 แอมป์

คำนวณดังนี้: 1700KVA۞380V۞1.732=2.5859446KA=2585.9949Aγ2586Añ2600A





หม้อแปลงไฟฟ้าไม่ได้ปิดคำสั่งนี้ แต่ควรถอนออกจากการทำงาน สามารถทำได้โดยการปิดการทำงาน



หลักการพื้นฐานคือการตัดเบรกเกอร์และสวิตช์แยกที่ด้านแรงดันไฟฟ้าสูงและต่ำของหม้อแปลงขนาด 2000kva



ในการปิดหม้อแปลง จำเป็นต้องปิดกระแสไฟของหม้อแปลงขนาด 2,000kva แหล่งจ่ายไฟแรงดันสูงต้นน้ำ-ของหม้อแปลงขนาด 2000kva มีเซอร์กิตเบรกเกอร์และประกันการตกหล่น



หยุดโหลดด้านข้างแรงดันต่ำ-ก่อน และปลดเบรกเกอร์วงจรแรงดันต่ำ- จากนั้น หยุดแหล่งจ่ายไฟด้านข้างแรงดันสูง-ของหม้อแปลงขนาด 2000kva และดึงเบรกเกอร์วงจรแรงดันไฟสูง-ไปที่ตำแหน่งทดสอบหรือบำรุงรักษา





แรงดันไฟฟ้าขาเข้าของหม้อแปลงไฟฟ้า 2000 kVA คือ 380 โวลต์ แต่แรงดันไฟฟ้าที่เข้าหม้อแปลงต้องพิจารณาตามแรงดันไฟฟ้าของระบบจ่ายไฟ โดยทั่วไป 10 kV, 30 kV เป็นต้น





หากอุปกรณ์โรงงานของคุณไม่ทำงานทั้งวัน โหลดวิกฤตจะใกล้เคียงกับความจุของหม้อแปลงมากและโหลดค่อนข้างเสถียร จากนั้นคุณสามารถเลือกหม้อแปลงขนาด 2000Kva ได้



แต่หากจำเป็นต้องเปิดและปิดอุปกรณ์ในโรงงานของคุณทุกวัน ปริมาณงานเปลี่ยนแปลงค่อนข้างมาก และมีคนประจำการ คุณสามารถพิจารณาใช้สองยูนิตเพื่อทำงานแบบขนานได้





การถอดรหัสแผ่นป้ายชื่อหม้อแปลง

ป้ายชื่อหม้อแปลงให้ข้อมูลที่จำเป็นที่จำเป็นสำหรับการทำงานของหม้อแปลงอย่างปลอดภัยและมีประสิทธิภาพ การทำความเข้าใจข้อมูลบนป้ายชื่อเหล่านี้ถือเป็นสิ่งสำคัญสำหรับผู้เชี่ยวชาญด้านไฟฟ้า



ข้อมูลสำคัญเกี่ยวกับแผ่นป้าย:

• ชื่อผู้ผลิต
• หมายเลขรุ่น
• หมายเลขซีเรียล
• กำลังไฟพิกัดเป็น kVA (2000 kVA)
• พิกัดแรงดันไฟฟ้าหลักและรอง
• ความถี่ (ปกติ 50 หรือ 60 Hz)
• เฟส (เฟสเดียว-เฟสหรือสาม-เฟส)
• เปอร์เซ็นต์ความต้านทาน
• คะแนนการเพิ่มขึ้นของอุณหภูมิ
• วิธีการทำความเย็น (เช่น ONAN – น้ำมันธรรมชาติ อากาศธรรมชาติ)
• ชั้นฉนวน
• ปีที่ผลิต



การตีความข้อกำหนดที่สำคัญ

รายการป้ายชื่อ	ความสำคัญ
กำลังไฟพิกัด (kVA)	ความจุของหม้อแปลงไฟฟ้า ที่นี่ 2000 kVA
การให้คะแนนแรงดันไฟฟ้า	แรงดันไฟฟ้าหลักและรองที่หม้อแปลงได้รับการออกแบบ
ความถี่	ความถี่ในการทำงานบ่งบอกถึงความเข้ากันได้กับแหล่งพลังงาน
เฟส	เฟสเดียวหรือสาม- กำหนดประเภทของระบบไฟฟ้า
ความต้านทาน (%)	ส่งผลต่อการควบคุมแรงดันไฟฟ้าและระดับกระแสไฟฟอลต์
อุณหภูมิที่เพิ่มขึ้น	อุณหภูมิสูงสุดที่เพิ่มขึ้นเหนือสภาพแวดล้อมขณะโหลดเต็มที่
วิธีการทำความเย็น	วิธีการทำความเย็น สำคัญสำหรับสภาพแวดล้อมการติดตั้ง
ชั้นฉนวน	กำหนดช่วงอุณหภูมิในการทำงาน



ความสำคัญของป้ายชื่อ

1. รับประกันการติดตั้งที่เหมาะสม:ข้อมูลแผ่นป้ายช่วยในการเลือกตำแหน่งและการตั้งค่าที่ถูกต้องสำหรับหม้อแปลง โดยพิจารณาปัจจัยต่างๆ เช่น ข้อกำหนดด้านแรงดันไฟฟ้า ความต้องการในการทำความเย็น และข้อจำกัดด้านพื้นที่
2. การดำเนินการ:ผู้ปฏิบัติงานสามารถใช้ข้อมูลแผ่นป้ายเพื่อรวมหม้อแปลงเข้ากับระบบไฟฟ้าได้อย่างถูกต้อง เพื่อให้มั่นใจว่าจะทำงานภายในขีดจำกัดที่กำหนด
3. การซ่อมบำรุง:เจ้าหน้าที่ซ่อมบำรุงอาศัยข้อมูลป้ายชื่อเพื่อดำเนินการให้บริการ ซ่อมแซม และเปลี่ยนทดแทนอย่างเหมาะสม ตัวอย่างเช่น การทำความเข้าใจวิธีการทำความเย็นถือเป็นสิ่งสำคัญในการรักษาอุณหภูมิของหม้อแปลงให้อยู่ในขีดจำกัดที่ปลอดภัย
4. การปฏิบัติตามความปลอดภัย:ข้อมูลแผ่นป้ายช่วยให้แน่ใจว่ามีการใช้หม้อแปลงตามมาตรฐานและข้อบังคับด้านความปลอดภัย



โดยสรุป ป้ายชื่อของหม้อแปลงไฟฟ้าคือข้อมูลอ้างอิงที่สำคัญซึ่งประกอบด้วยข้อมูลที่จำเป็นทั้งหมดสำหรับการทำงาน การบำรุงรักษา และการปฏิบัติตามมาตรฐานทางไฟฟ้าที่ปลอดภัยและมีประสิทธิภาพ





เนื่องจากความจุพิกัดของหม้อแปลงคูณด้วยค่าสัมประสิทธิ์=พิกัดกระแส



ดังนั้น กระแสด้านปฐมภูมิของหม้อแปลงไฟฟ้า 10KV/0.4KV, 2000KVA: I1=2000/(1.732*10)=115.47A,



กระแสด้านทุติยภูมิ: I2=2000/(1.732*0.4)=2886.83A.



หม้อแปลงขนาด 2000 kVA จ่ายไฟให้กับตู้จ่ายไฟแรงดันต่ำ- ฉันควรใช้สวิตช์อเนกประสงค์ขนาดใดในตู้จ่ายไฟแรงดันต่ำ-



ถ้า 10KV/0.4KV



กระแสด้านหม้อแปลงหลัก: 116A กระแสไฟด้านรอง: 2880A



เบรกเกอร์วงจรอินพุตหลักเลือก 3000A-3500A



สามารถติดตั้งตู้จ่ายไฟ 1000A ได้ 3 ตู้



บัสบาร์หลักสามารถใช้บัสบาร์ทองแดง 80*8 ได้ แต่แนะนำให้ใช้บัสบาร์ทองแดง 100*10





คุณจำเป็นต้องตรวจสอบให้แน่ใจว่าหม้อแปลง 2000kva ของคุณเป็นหม้อแปลงแช่น้ำมันหรือไม่? หรือหม้อแปลงชนิดแห้ง-?



ข้อกำหนดสำหรับสภาพแวดล้อมนั้นแตกต่างกัน



ภายใต้สถานการณ์ปกติ หม้อแปลงขนาด 2,000kva สามารถอยู่ต่ำกว่า 1,000 เมตรเหนือระดับน้ำทะเล หากคุณมีความต้องการพิเศษ เช่น ระดับความสูง ฟ้าผ่าบ่อยครั้ง เขตร้อนชื้น เขตร้อนแห้ง หรือพื้นที่ที่มีละอองเกลือรุนแรง เป็นต้น คุณสามารถเจรจากับผู้ผลิตได้ โดยทั่วไปสามารถตอบสนองความต้องการได้





การสูญเสียโหลดที่ไม่มี-ของหม้อแปลงชนิดแห้ง- 2000kVA คือ 3050W และการสูญเสียโหลดคือ 14450W หากทำงานเต็มโหลด ความสูญเสียต่อวันจะคูณด้วย 24 ชั่วโมง

การสูญเสียโหลด 14450*24H=346800W

ไม่มี-การสูญเสียโหลดคือ 3050W*24H=73200W





ข้อกำหนดในการติดตั้งของประเทศส่วนใหญ่คือระยะห่างในการติดตั้งที่ปลอดภัยของหม้อแปลงชนิดแห้ง-ขนาด 2000kva สองตัวอยู่ที่มากกว่า 1 เมตร ผู้เขียนแนะนำให้เลือกระยะห่างที่ปลอดภัยมากกว่า 1.5 เมตร





แรงดันสูงถึงแรงดันต่ำและกราวด์มากกว่า 1,000 เมกะโอห์ม แรงดันสูงถึงกราวด์ แรงดันต่ำถึงกราวด์ก็มากกว่า 1,000 เมกะโอห์ม



คุณสามารถใช้เมกโอห์มมิเตอร์ขนาด 2,500 โวลต์ในการวัดได้



เนื่องจากหม้อแปลงเป็นอุปกรณ์ที่มีความจุขนาดใหญ่- การวัดจึงใช้เวลาช่วงระยะเวลาหนึ่ง เมื่อความเร็วถึง 120/MIN หรือมากกว่า การทำงานปกติจะมากกว่า 30S



หมายเหตุ: หลังจากการวัดแล้ว ให้คงความเร็วไว้จนกว่าจะแยกออกจากกัน มิฉะนั้นอาจสร้างความเสียหายให้กับเครื่องมือได้ง่ายเนื่องจากการคายประจุของอุปกรณ์ที่ทดสอบ



หากการวัดสามารถตอบสนองพารามิเตอร์ข้างต้นได้



พิสูจน์อุปกรณ์อยู่ในสภาพดี!





ใช่ เว้นแต่ว่าตัวประกอบกำลังCOSΦจะน้อยกว่า 0.5 ก็จะเกิดปัญหาขึ้น! คือความสูญเสียของหม้อแปลงจะมากขึ้น! ตราบใดที่กำลังของอุปกรณ์ด้านล่างไม่มากกว่ากำลังใช้งานสูงสุดที่หม้อแปลงสามารถส่งออกได้ ก็ไม่มีปัญหา!



ตามค่าตัวประกอบกำลังทั่วไปที่ 0.95 หม้อแปลงขนาด 2,000KVA จะส่งออกพลังงานที่ใช้งานอยู่ที่ 1,900KW ที่โหลดเต็ม



อย่างไรก็ตาม ความสามารถในการดำเนินงานทางเศรษฐกิจของหม้อแปลงทั่วไปอยู่ที่ประมาณ 80% ถึง 85% ดังนั้นการสูญเสียของหม้อแปลงจะไม่สูงเกินไป และอายุการใช้งานจะนานขึ้น!



ตราบใดที่มีการชดเชยพลังงานรีแอกทีฟและตัวประกอบกำลังไม่ต่ำกว่า 0.85 ก็สามารถใช้ได้!
