AutoTransformer คืออะไรและแตกต่างจากหม้อแปลงไฟฟ้าปกติอย่างไร?

AutoTransformer เป็นหม้อแปลงไฟฟ้าชนิดหนึ่งที่มีขดลวดต่อเนื่องเพียงครั้งเดียวซึ่งทำหน้าที่เป็นทั้งขดลวดหลักและรอง ซึ่งแตกต่างจากหม้อแปลงไฟฟ้าปกติซึ่งมีขดลวดแยกและแยกด้วยไฟฟ้าสองตัว AutoTransformer จะแบ่งปันส่วนหนึ่งของการคดเคี้ยวระหว่างอินพุตและวงจรเอาท์พุท ความแตกต่างของการออกแบบนี้นำไปสู่คุณสมบัติและแอพพลิเคชั่นที่แตกต่างกันหลายประการสำหรับผู้เปลี่ยนระบบอัตโนมัติเมื่อเทียบกับหม้อแปลงไฟฟ้าปกติ

หลักการก่อสร้างและการทำงาน

ในหม้อแปลงไฟฟ้าปกติขดลวดหลักและทุติยภูมิจะถูกแยกออกจากกันและพลังงานไฟฟ้าจะถูกถ่ายโอนจากระดับปฐมภูมิไปยังรองผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า สนามแม่เหล็กที่สร้างขึ้นโดยกระแสสลับในการคดเคี้ยวหลักทำให้เกิดแรงดันไฟฟ้าในการคดเคี้ยวรองตามกฎของการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์

ในทางกลับกันเครื่องปรับอากาศ autotransformer มีการคดเคี้ยวเพียงครั้งเดียวที่มีจุดเชื่อมต่ออย่างน้อยสามจุด แรงดันไฟฟ้าอินพุตถูกนำไปใช้กับส่วนหนึ่งของการคดเคี้ยวและแรงดันเอาต์พุตจะถูกนำมาจากส่วนที่แตกต่างกันของการคดเคี้ยวเดียวกัน อัตราส่วนการแปลงแรงดันไฟฟ้าจะถูกกำหนดโดยอัตราการเลี้ยวระหว่างส่วนอินพุตและเอาต์พุตของขดลวด ตัวอย่างเช่นหากอินพุตถูกนำไปใช้กับการเลี้ยวจำนวนมากขึ้นและเอาต์พุตจะถูกนำมาจากการเลี้ยวจำนวนน้อยลง AutoTransformer จะก้าวลงจากแรงดันไฟฟ้า ในทางกลับกันหากเอาต์พุตมาจากการเลี้ยวจำนวนมากขึ้นมันจะเพิ่มแรงดันไฟฟ้า

ข้อดีของการเปลี่ยนรูปแบบอัตโนมัติ

หนึ่งในข้อได้เปรียบหลักของการเปลี่ยนระบบอัตโนมัติคือขนาดกะทัดรัดและต้นทุนที่ต่ำกว่าเมื่อเทียบกับหม้อแปลงไฟฟ้าปกติ เนื่องจากพวกเขาใช้การคดเคี้ยวเพียงครั้งเดียวแทนที่จะเป็นขดลวดสองอันพวกเขาต้องการทองแดงและเหล็กน้อยลงส่งผลให้ต้นทุนวัสดุลดลงและรอยเท้าทางกายภาพที่เล็กลง สิ่งนี้ทำให้การเปลี่ยนระบบอัตโนมัติเหมาะอย่างยิ่งสำหรับการใช้งานที่พื้นที่และค่าใช้จ่ายเป็นข้อควรพิจารณาที่สำคัญเช่นในการควบคุมแรงดันไฟฟ้าสำหรับระบบการกระจายไฟฟ้าและในบางกระบวนการอุตสาหกรรม

ข้อดีอีกประการหนึ่งคือประสิทธิภาพที่สูงขึ้น เนื่องจากมีความต้านทานที่คดเคี้ยวน้อยลงและการรั่วไหลของแม่เหล็กในการเปลี่ยนระบบอัตโนมัติเมื่อเทียบกับหม้อแปลงไฟฟ้าปกติพลังงานที่น้อยลงจะหายไปเมื่อความร้อนในระหว่างกระบวนการเปลี่ยนแปลง ส่งผลให้ประสิทธิภาพโดยรวมสูงขึ้นซึ่งสามารถนำไปสู่การประหยัดพลังงานอย่างมีนัยสำคัญเมื่อเวลาผ่านไปโดยเฉพาะอย่างยิ่งในการใช้งานที่สูง

ข้อเสียของการเปลี่ยนรูปแบบอัตโนมัติ

แม้จะมีข้อได้เปรียบของพวกเขา แต่ autotransformers ก็มีข้อ จำกัด บางอย่าง หนึ่งในข้อเสียที่สำคัญที่สุดคือการขาดการแยกไฟฟ้าระหว่างวงจรอินพุตและวงจรเอาต์พุต ในหม้อแปลงไฟฟ้าปกติขดลวดหลักและทุติยภูมิจะถูกแยกด้วยไฟฟ้าซึ่งให้การป้องกันการกระแทกทางไฟฟ้าและช่วยป้องกันการถ่ายโอนเสียงรบกวนทางไฟฟ้าและการรบกวนระหว่างอินพุตและเอาต์พุต ใน autotransformer เนื่องจากอินพุตและเอาต์พุตเชื่อมต่อผ่านการคดเคี้ยวทั่วไปจึงไม่มีการแยกดังกล่าว นี่อาจเป็นข้อกังวลด้านความปลอดภัยที่ร้ายแรงในการใช้งานที่จำเป็นต้องมีการแยกไฟฟ้าเช่นในอุปกรณ์ทางการแพทย์และอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อน

ข้อ จำกัด อีกประการหนึ่งคือผู้เปลี่ยนระบบอัตโนมัติมีความยืดหยุ่นน้อยกว่าในแง่ของอัตราส่วนการแปลงแรงดันไฟฟ้า อัตราส่วนการแปลงแรงดันไฟฟ้าของ AutoTransformer นั้นถูก จำกัด มากกว่าเมื่อเทียบกับหม้อแปลงไฟฟ้าปกติเนื่องจากมันถูกกำหนดโดยอัตราส่วนการเลี้ยวของการคดเคี้ยวครั้งเดียว ในบางกรณีมันอาจเป็นเรื่องยากที่จะบรรลุอัตราส่วนการแปลงแรงดันไฟฟ้าที่หลากหลายด้วยเครื่องปรับอากาศ autotransformer

แอปพลิเคชันของ AutoTransformers และ Power Transformers ปกติ

AutoTransformers มักใช้ในแอปพลิเคชันที่จำเป็นต้องมีการเปลี่ยนแปลงแรงดันไฟฟ้าค่อนข้างน้อย ตัวอย่างเช่นพวกเขามักจะใช้ในตัวควบคุมแรงดันไฟฟ้าเพื่อปรับระดับแรงดันไฟฟ้าในระบบการกระจายไฟฟ้า พวกเขายังสามารถพบได้ในอุปกรณ์อุตสาหกรรมบางอย่างเช่นเครื่องสตาร์ทมอเตอร์ที่ใช้เพื่อให้แรงดันไฟฟ้าลดลงในช่วงเริ่มต้นของมอเตอร์ไฟฟ้าเพื่อ จำกัด กระแสการไหลเข้า

ในทางกลับกันหม้อแปลงไฟฟ้าปกติจะใช้ในการใช้งานที่หลากหลายซึ่งจำเป็นต้องมีการแยกไฟฟ้าและอัตราส่วนการแปลงแรงดันไฟฟ้าที่หลากหลาย พวกเขาเป็นกระดูกสันหลังของกริดพลังงานไฟฟ้าที่พวกเขาใช้เพื่อเพิ่มแรงดันไฟฟ้าสำหรับการส่งผ่านระยะไกลและก้าวลงเพื่อการกระจายในท้องถิ่น พวกเขายังใช้ในแอพพลิเคชั่นอุตสาหกรรมเชิงพาณิชย์และที่อยู่อาศัยเช่นในแหล่งจ่ายไฟสำหรับอุปกรณ์อิเล็กทรอนิกส์ระบบไฟและยานพาหนะไฟฟ้า

ข้อเสนอของเราในฐานะซัพพลายเออร์หม้อแปลงไฟฟ้า

ในฐานะที่เป็นผู้นำ [ประเทศ - ไม่ระบุ] ซัพพลายเออร์พลังงานหม้อแปลงไฟฟ้าเราเข้าใจถึงความต้องการเฉพาะของแอพพลิเคชั่นที่แตกต่างกันและนำเสนอหม้อแปลงไฟฟ้าที่มีคุณภาพสูงที่หลากหลายรวมถึงทั้ง autotransformers และหม้อแปลงไฟฟ้าปกติ ของเราหม้อแปลงไฟฟ้าได้รับการออกแบบมาเพื่อให้การถ่ายโอนพลังงานที่เชื่อถือได้และมีประสิทธิภาพในการใช้งานอุตสาหกรรมและยูทิลิตี้ต่างๆ ด้วยวัสดุฉนวนขั้นสูงและการออกแบบที่แข็งแกร่งหม้อแปลงน้ำมันที่เต็มไปด้วยน้ำมันของเราสามารถทนต่อสภาพแวดล้อมที่รุนแรงและให้ประสิทธิภาพในระยะยาว

สำหรับโครงการส่งกำลังและการกระจายพลังงานขนาดใหญ่ของเราChina 121kV/50000 KVA Power Transformerเป็นตัวเลือกที่เหมาะ หม้อแปลงไฟฟ้าแรงดันไฟฟ้าสูงเหล่านี้ถูกสร้างขึ้นเพื่อให้เป็นไปตามมาตรฐานสากลที่เข้มงวดที่สุดและติดตั้งสถานะ - ของ - ระบบตรวจสอบและป้องกันศิลปะเพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยและมั่นคง

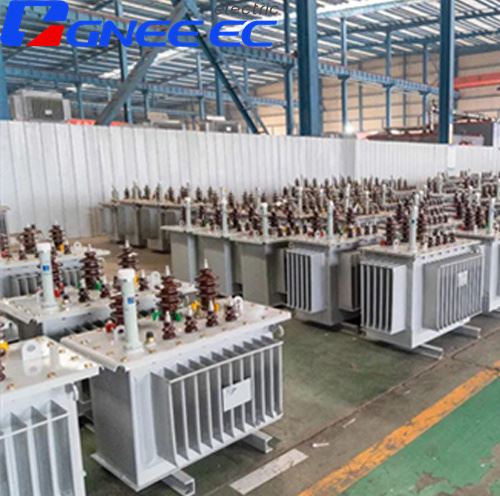

นอกจากนี้เรายังเสนอหม้อแปลงไฟฟ้าขนาดกลางเหมาะสำหรับการใช้งานเชิงพาณิชย์และอุตสาหกรรมที่หลากหลาย หม้อแปลงเหล่านี้ได้รับการออกแบบมาเพื่อให้ความสมดุลระหว่างขนาดราคาและประสิทธิภาพทำให้พวกเขาเป็นตัวเลือกยอดนิยมสำหรับลูกค้าจำนวนมาก

ติดต่อเราเพื่อรับการจัดซื้อ

ไม่ว่าคุณต้องการ AutoTransformer สำหรับแอปพลิเคชันเฉพาะหรือหม้อแปลงไฟฟ้าปกติสำหรับกริดพลังงานหรือโรงงานอุตสาหกรรมของคุณเรามีความเชี่ยวชาญและผลิตภัณฑ์เพื่อตอบสนองความต้องการของคุณ ทีมวิศวกรและช่างที่มีประสบการณ์ของเราสามารถทำงานร่วมกับคุณเพื่อทำความเข้าใจความต้องการของคุณและจัดหาโซลูชั่นที่กำหนดเอง หากคุณมีความสนใจในผลิตภัณฑ์ของเราโปรดติดต่อเราสำหรับการอภิปรายการจัดซื้อจัดจ้าง เราหวังว่าจะได้ทำงานร่วมกับคุณเพื่อจัดหาโซลูชั่น Power Transformer ที่ดีที่สุดสำหรับโครงการของคุณ

การอ้างอิง

• Grover, FW (1946) การคำนวณการเหนี่ยวนำ: สูตรการทำงานและตาราง Dover Publications
• แชปแมน, SJ (2012) พื้นฐานของเครื่องจักรไฟฟ้า McGraw - Hill Education
• Stevenson, WD (1982) องค์ประกอบของการวิเคราะห์ระบบพลังงาน McGraw - Hill
