วิธีทดสอบประสิทธิภาพของหม้อแปลงที่ติดตั้งเสา?

เฮ้ ในฐานะซัพพลายเออร์ของหม้อแปลงที่ติดตั้งเสาฉันได้รับประสบการณ์ที่ยุติธรรมกับอุปกรณ์ที่ดีเหล่านี้ หนึ่งในแง่มุมที่สำคัญที่สุดของการทำให้มั่นใจว่าหม้อแปลงของเราอยู่ในอันดับต้น ๆ - Notch คือการทดสอบประสิทธิภาพของพวกเขา ในบล็อกนี้ฉันจะพาคุณผ่านวิธีที่เราทดสอบประสิทธิภาพของหม้อแปลงที่ติดตั้งเสา

การตรวจสอบภาพ

สิ่งแรกสิ่งแรกเราเริ่มต้นด้วยการตรวจสอบภาพเก่าที่ดี เมื่อหม้อแปลงมาถึงสถานที่ของเราหรือเมื่อพวกเขากำลังติดตั้งบนเสาเราจะดูพวกเขาอย่างใกล้ชิด เราตรวจสอบสัญญาณใด ๆ ที่มองเห็นได้ของความเสียหายเช่นรอยแตกในปลอกการเชื่อมต่อที่หลวมหรือสัญญาณของการกัดกร่อน หม้อแปลงที่เสียหายสามารถนำไปสู่ปัญหาทุกประเภทตั้งแต่ประสิทธิภาพที่ลดลงไปจนถึงความล้มเหลวอย่างสมบูรณ์

ตัวอย่างเช่นหากมีรอยแตกในถังน้ำมันของหม้อแปลงมันอาจทำให้เกิดการรั่วไหลของน้ำมัน และน้ำมันในหม้อแปลงมีความสำคัญอย่างยิ่งเนื่องจากทำหน้าที่เป็นฉนวนและสารหล่อเย็น หากไม่มีน้ำมันเพียงพอหม้อแปลงสามารถร้อนเกินไปและทำงานผิดปกติ ดังนั้นเราตรวจสอบให้แน่ใจว่าทุกอย่างดูเป็นปลาย - รูปร่างด้านบนก่อนที่จะย้ายไปสู่การทดสอบความลึกมากขึ้น

การทดสอบอัตราส่วนเปลี่ยน

การทดสอบอัตราการเลี้ยวเป็นการทดสอบพื้นฐานสำหรับหม้อแปลงที่ติดตั้งเสา อัตราส่วนการเลี้ยวคืออัตราส่วนของจำนวนการเลี้ยวในการคดเคี้ยวหลักต่อจำนวนการเลี้ยวในการคดเคี้ยวทุติยภูมิ อัตราส่วนนี้กำหนดการเปลี่ยนแปลงแรงดันไฟฟ้าของหม้อแปลง

เพื่อดำเนินการทดสอบนี้เราใช้เครื่องทดสอบอัตราการเลี้ยว เราเชื่อมต่อเครื่องทดสอบกับขดลวดหลักและทุติยภูมิของหม้อแปลง จากนั้นผู้ทดสอบจะใช้แรงดันไฟฟ้าที่รู้จักกับขดลวดหลักและวัดแรงดันไฟฟ้าเหนี่ยวนำในการขดลวดทุติยภูมิ โดยการเปรียบเทียบแรงดันไฟฟ้าเหล่านี้เราสามารถคำนวณอัตราส่วนการเลี้ยวได้

หากอัตราส่วนการเลี้ยวที่วัดได้นั้นแตกต่างจากอัตราส่วนการเลี้ยวที่ระบุมันอาจบ่งบอกถึงปัญหากับขดลวดหม้อแปลง อาจจะมีวงจรสั้น ๆ ในหนึ่งในขดลวดหรือลวดหัก อัตราส่วนการหมุนที่ผิดพลาดอาจนำไปสู่เอาต์พุตแรงดันไฟฟ้าที่ไม่ถูกต้องซึ่งสามารถทำลายอุปกรณ์ไฟฟ้าที่เชื่อมต่อกับหม้อแปลง คุณสามารถเรียนรู้เพิ่มเติมเกี่ยวกับหม้อแปลงไฟฟ้าขั้วโลกและการทดสอบเหล่านี้เกี่ยวข้องกับประสิทธิภาพของพวกเขาอย่างไร

การทดสอบความต้านทานฉนวน

การทดสอบที่สำคัญอีกประการหนึ่งคือการทดสอบความต้านทานฉนวน ฉนวนกันความร้อนในหม้อแปลงคือสิ่งที่ป้องกันไม่ให้กระแสไหลออกมาซึ่งไม่ควร เมื่อเวลาผ่านไปฉนวนกันความร้อนสามารถลดลงเนื่องจากปัจจัยต่าง ๆ เช่นความร้อนความชื้นและความเครียดทางไฟฟ้า

เราใช้เครื่องทดสอบความต้านทานฉนวนหรือที่เรียกว่า megger เพื่อทำการทดสอบนี้ เราเชื่อมต่อ Megger กับขดลวดหม้อแปลงและถังหม้อแปลง Megger ใช้สัญญาณ DC แรงดันไฟฟ้าสูงกับขดลวดและวัดความต้านทานของฉนวน

ค่าความต้านทานฉนวนต่ำบ่งชี้ว่าฉนวนกันความร้อนจะถูกบุกรุก สิ่งนี้อาจนำไปสู่การรั่วไหลของไฟฟ้าซึ่งไม่เพียง แต่เสียพลังงาน แต่ยังเป็นอันตรายต่อความปลอดภัย ตัวอย่างเช่นหากฉนวนกันความร้อนระหว่างขดลวดและถังแตกอาจมีวงจรสั้น ๆ ซึ่งอาจทำให้เกิดไฟไหม้หรือทำลายหม้อแปลงเกินกว่าการซ่อมแซม

ไม่ - การทดสอบโหลด

การทดสอบโหลดไม่ช่วยให้เรากำหนดความสูญเสียหลักของหม้อแปลง การสูญเสียหลักเกิดขึ้นเนื่องจาก hysteresis และกระแสน้ำวนในแกนหลักของหม้อแปลง การสูญเสียเหล่านี้มีอยู่แม้ว่าจะไม่มีการเชื่อมต่อโหลดกับม้วนทุติยภูมิ

ในการดำเนินการทดสอบหมายเลข - เราใช้แรงดันไฟฟ้าที่ได้รับการจัดอันดับกับการคดเคี้ยวหลักในขณะที่ยังคงเปิดม้วนรอง - วงกลม เราวัดแรงดันไฟฟ้าอินพุตกระแสและพลังงาน พลังงานที่ใช้ในระหว่างการทดสอบโหลด NO - ส่วนใหญ่เกิดจากการสูญเสียหลัก

โดยการวิเคราะห์ผลการทดสอบหมายเลข - เราสามารถประเมินคุณภาพของแกนหลักของหม้อแปลง การสูญเสียแกนสูงหมายความว่าหม้อแปลงมีประสิทธิภาพน้อยกว่าเนื่องจากพลังงานมากขึ้นในแกนกลาง สิ่งนี้สามารถเพิ่มค่าใช้จ่ายในการดำเนินงานของหม้อแปลงเมื่อเวลาผ่านไป

การทดสอบโหลด

การทดสอบโหลดจะดำเนินการเพื่อประเมินประสิทธิภาพของหม้อแปลงภายใต้เงื่อนไขการทำงานจริง ในการทดสอบนี้เราเชื่อมต่อโหลดกับขดลวดทุติยภูมิของหม้อแปลงและวัดแรงดันเอาต์พุตกระแสไฟฟ้าและพลังงาน

เราเปลี่ยนแปลงโหลดเพื่อจำลองสถานการณ์การทำงานที่แตกต่างกัน โดยการทำเช่นนี้เราสามารถกำหนดได้ว่าหม้อแปลงทำงานอย่างไรภายใต้การโหลดแสงโหลดเต็มและโอเวอร์โหลด ตัวอย่างเช่นเราสามารถตรวจสอบว่าแรงดันเอาต์พุตยังคงอยู่ในช่วงที่ยอมรับได้หรือไม่เมื่อโหลดเปลี่ยนแปลง

หากแรงดันเอาต์พุตลดลงภายใต้โหลดมากเกินไปอาจบ่งบอกว่าหม้อแปลงมีอิมพีแดนซ์ภายในสูง สิ่งนี้อาจทำให้เกิดปัญหาสำหรับอุปกรณ์ไฟฟ้าที่เชื่อมต่อกับหม้อแปลงเนื่องจากอาจไม่ได้รับแรงดันไฟฟ้าที่เหมาะสมที่พวกเขาต้องการในการทำงานอย่างถูกต้อง คุณสามารถค้นหารายละเอียดเพิ่มเติมเกี่ยวกับ50 kva เดี่ยว - ขั้วเฟส - หม้อแปลงที่ติดตั้งและวิธีการทดสอบโหลดมีความสำคัญต่อประสิทธิภาพ

การทดสอบอุณหภูมิที่เพิ่มขึ้น

อุณหภูมิเป็นปัจจัยสำคัญในประสิทธิภาพและอายุการใช้งานของหม้อแปลง การทดสอบการเพิ่มขึ้นของอุณหภูมิจะดำเนินการเพื่อกำหนดอุณหภูมิของหม้อแปลงจะเพิ่มขึ้นภายใต้สภาวะการทำงานปกติ

เราเรียกใช้หม้อแปลงที่โหลดที่จัดอันดับเป็นระยะเวลาหนึ่งและตรวจสอบอุณหภูมิของขดลวดและน้ำมันอย่างต่อเนื่อง การเพิ่มขึ้นของอุณหภูมิควรอยู่ในขอบเขตที่กำหนด หากอุณหภูมิสูงเกินไปมันสามารถเร่งอายุของฉนวนและลดอายุการใช้งานของหม้อแปลง

อุณหภูมิที่มากเกินไปอาจทำให้น้ำมันสลายตัวสูญเสียคุณสมบัติฉนวนและการระบายความร้อน สิ่งนี้สามารถนำไปสู่ปัญหาเพิ่มเติมเช่นความเครียดทางไฟฟ้าที่เพิ่มขึ้นและวงจรระยะสั้นที่อาจเกิดขึ้น

การทดสอบปัจจัยการกระจายอิเล็กทริก

การทดสอบปัจจัยการกระจายอิเล็กทริกหรือที่เรียกว่าการทดสอบ Delta Tan ใช้เพื่อประเมินสภาพของฉนวนในหม้อแปลง ปัจจัยการกระจายอิเล็กทริกเป็นตัวชี้วัดของพลังงานที่กระจายไปในฉนวนเมื่อมีการใช้แรงดันไฟฟ้าสลับกัน

เราใช้ชุดทดสอบอิเล็กทริกเพื่อทำการทดสอบนี้ ชุดทดสอบใช้แรงดันไฟฟ้า AC กับฉนวนหม้อแปลงและวัดความแตกต่างของเฟสระหว่างแรงดันไฟฟ้าและกระแสไฟฟ้า จากนี้เราสามารถคำนวณปัจจัยการกระจายอิเล็กทริก

ปัจจัยการกระจายอิเล็กทริกที่เพิ่มขึ้นบ่งชี้ว่าฉนวนกันความร้อนจะลดลง นี่อาจเป็นเพราะปัจจัยต่าง ๆ เช่นความชื้นเข้าอายุหรือความเครียดทางไฟฟ้า การตรวจหาการเสื่อมสภาพของฉนวนผ่านการทดสอบปัจจัยการกระจายอิเล็กทริกสามารถช่วยให้เราใช้มาตรการป้องกันเพื่อหลีกเลี่ยงความล้มเหลวของหม้อแปลง

บทสรุป

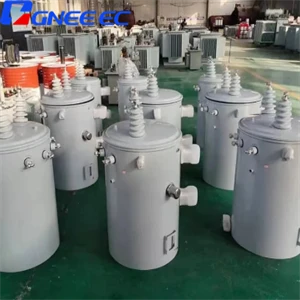

การทดสอบประสิทธิภาพของหม้อแปลงที่ติดตั้งเสาเป็นกระบวนการหลายขั้นตอนที่เกี่ยวข้องกับการทดสอบที่หลากหลาย การทดสอบแต่ละครั้งให้ข้อมูลที่มีค่าเกี่ยวกับเงื่อนไขและประสิทธิภาพของหม้อแปลง โดยการทำการทดสอบเหล่านี้เป็นประจำเราสามารถมั่นใจได้ว่าของเราหม้อแปลงการกระจายตัวที่ติดตั้งเสาเดี่ยวเป็นไปตามมาตรฐานคุณภาพและความน่าเชื่อถือสูงสุด

หากคุณอยู่ในตลาดสำหรับหม้อแปลงที่ติดตั้งเสาและต้องการให้แน่ใจว่าคุณได้รับผลิตภัณฑ์ที่ดีที่สุดอย่าลังเลที่จะติดต่อเรา เราพร้อมที่จะหารือเกี่ยวกับความต้องการของคุณและให้หม้อแปลงคุณภาพสูงที่ได้รับการทดสอบอย่างเข้มงวด

การอ้างอิง

• ระบบพลังงานไฟฟ้าคุณภาพโดย Roger C. Dugan, Mark F. McGranaghan, Surya Santoso และ H. Wayne Beaty
• วิศวกรรมหม้อแปลง: การออกแบบเทคโนโลยีและการวินิจฉัยโดย GB Ghosh
